Capteur de pluie à seau basculant double avec sortie 0.1 mm RS485

Le capteur de pluie à double godet basculant est un instrument capable de mesurer avec précision et à distance la quantité de précipitations liquides, l’intensité des précipitations, ainsi que les heures de début et de fin des précipitations. Le capteur de pluie à double godet basculant est devenu un outil essentiel pour les stations météorologiques, les stations hydrologiques, l’agriculture, la foresterie, la défense nationale et d’autres départements connexes. Il est largement utilisé dans les systèmes de rapport hydrologique automatique et les stations de rapport automatique sur le terrain, fournissant un soutien de données crucial pour la prévention des inondations, la planification de l’approvisionnement en eau, la gestion de l’eau des réservoirs des centrales électriques, entre autres.

Paramètres techniques du capteur de pluie à double godet basculant :

Le capteur de pluie à double godet basculant a un calibre de réception d’eau de Ф200 ± 0,6 mm, une plage de mesure allant jusqu’à 0-4 mm/min (intensité des précipitations), une résolution atteignant 0,1 mm (3,14 ml), et une précision de ± 4 % (test statique en intérieur, intensité de pluie de 2 mm/min). Il prend en charge plusieurs modes d’alimentation, notamment DC 5V, DC 12V-24V, etc. D’autres modes d’alimentation sont également disponibles sur demande. En termes de sortie, le capteur de pluie à double godet basculant propose diverses méthodes de sortie telles que le signal de commutation, la tension et RS485 pour répondre aux besoins de différents scénarios d’application.

Le principe de fonctionnement du capteur de pluie à double godet basculant est une amélioration du pluviomètre à godet basculant unique. Comme le pluviomètre à godet unique injecte les précipitations dans le godet pendant le basculement, la différence de précipitations est importante, ce qui peut facilement engendrer des erreurs. En utilisant plusieurs godets, le pluviomètre à double godet basculant injecte uniformément des précipitations naturelles de différentes intensités dans les godets de mesure, réduisant ainsi l’erreur de mesure due aux variations d’intensité des précipitations.

Dimensions du capteur de pluie à double godet basculant :

L’installation du capteur de pluie à double godet basculant est très simple, il suffit de suivre les étapes ci-dessous :

1. Sélectionnez l’emplacement d’installation du capteur en fonction des besoins réels, comme le sol, un grand cylindre artisanal, une bride de poteau en fer ou le toit d’une maison ;

2. Ajustez les trois vis de nivellement sur le châssis ou les vis de fixation de la plaque triangulaire pour que la bulle de nivellement indique un niveau horizontal ;

3. Assemblez et fixez le capteur selon le schéma ;

4. Après fixation, ouvrez le baril de pluie, coupez l’attache en nylon sur l’entonnoir, injectez lentement de l’eau dans le capteur de pluie, observez le processus de basculement du godet et vérifiez si les données sont reçues sur l’instrument de collecte ;

5. Injectez une quantité d’eau mesurée (60-70 mm), si les données affichées sur l’instrument de collecte correspondent à l’eau injectée, cela signifie que l’instrument fonctionne normalement, sinon une révision et un réglage sont nécessaires ;

6. Évitez de démonter le capteur pendant l’installation.

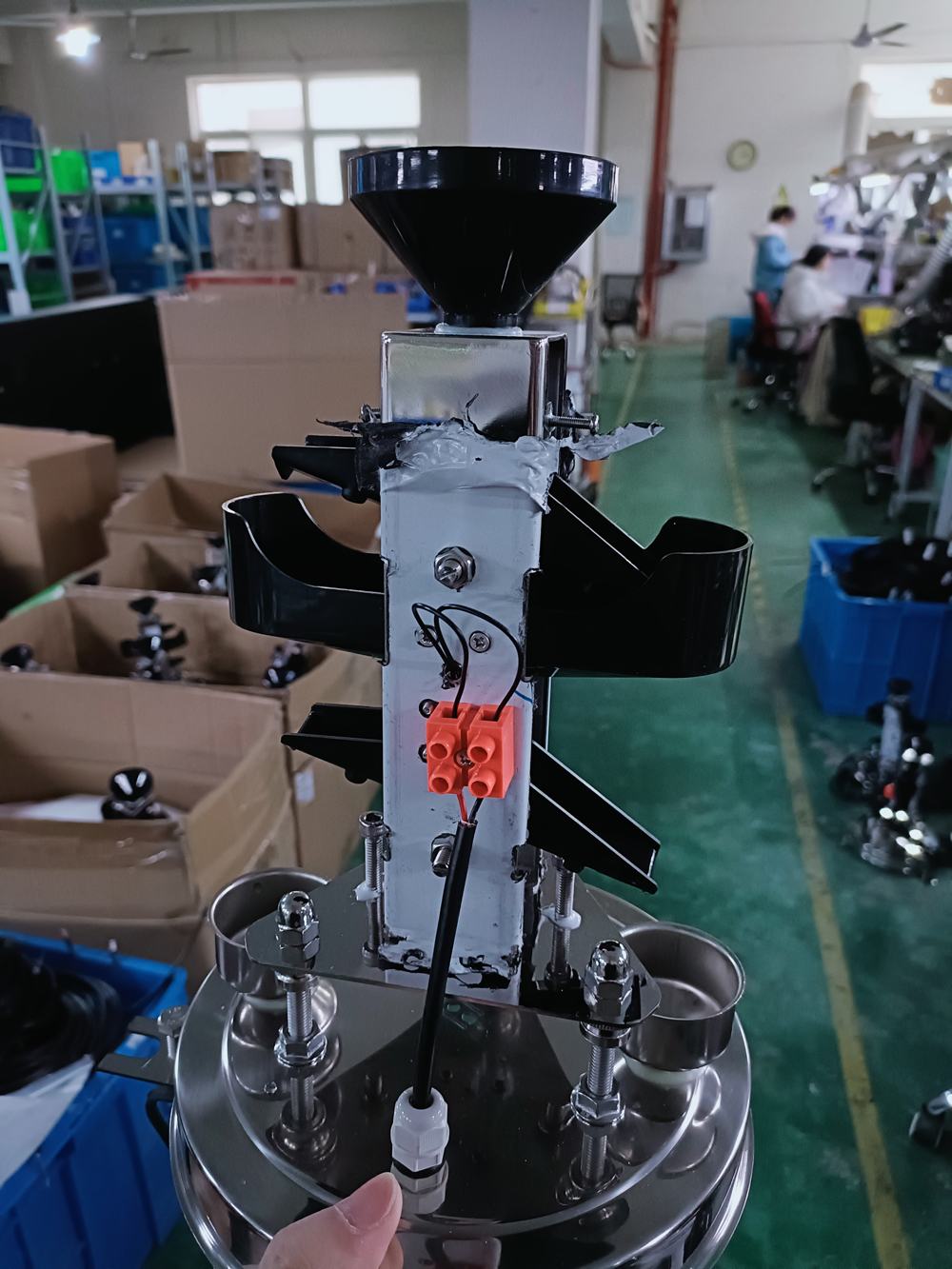

Le processus de fonctionnement du capteur de pluie à double godet basculant est le suivant :

1. Le collecteur d’eau recueille les précipitations qui entrent dans la trémie supérieure par l’entonnoir.

2. Lorsque la trémie supérieure atteint sa limite supérieure (0,2 mm/0,5 mm), elle bascule et les précipitations entrent dans la trémie de mesure via l’entonnoir de collecte et le tube d’étranglement.

3. La trémie de mesure bascule une fois, la quantité de précipitations est de 0,1 mm, puis les précipitations passent de la trémie de mesure à la trémie de matérialisation ;

4. Un petit aimant est installé au centre de la trémie basculante, et un interrupteur à lames est placé au-dessus de l’aimant ; lorsque la trémie de comptage bascule une fois, l’interrupteur à lames se ferme une fois, produisant un signal d’impulsion ;

5. Le signal d’impulsion est envoyé au compteur de l’instrument de collecte pour le comptage, chaque compte représentant 0,1 mm.

Grâce à cette série de processus de travail précis, le capteur de pluie à double godet basculant offre un moyen de surveillance des précipitations très précis et stable pour les domaines météorologiques et hydrologiques. Il joue un rôle important dans la prévention des inondations, la planification de l’approvisionnement en eau, la gestion de l’eau des réservoirs des centrales électriques et d’autres domaines clés.

Fiche technique du capteur de pluie à double godet basculant

Manuel-d’instructions-du-capteur-de-pluie-à-double-godet-basculant-NBL-W-DRS.pdf
