Guide d'installation du capteur de visibilité

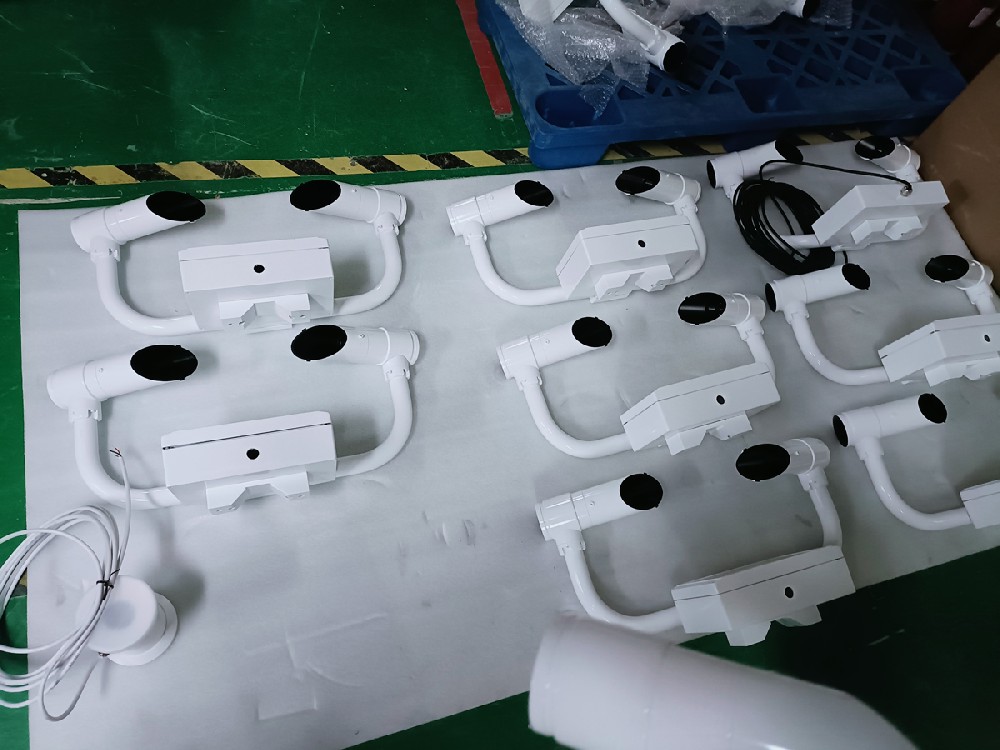

Un capteur de visibilité est un appareil utilisé pour mesurer la visibilité dans l'atmosphère. Il mesure la transparence de l'atmosphère en émettant un faisceau de lumière infrarouge ou autre, puis en recevant la lumière diffusée afin d'en déduire la visibilité actuelle. Une source lumineuse intégrée au capteur émet un faisceau lumineux qui est diffusé pour créer un faisceau de lumière diffusée par le brouillard, la fumée, la poussière et d'autres facteurs. Le récepteur reçoit ces rayons et mesure leur intensité, ce qui permet de calculer la visibilité actuelle.

L'installation d'un capteur de visibilité est un processus qui nécessite une manipulation minutieuse, et voici un guide d'installation détaillé :

1. Sélection du site et de l'emplacement du capteur de visibilité :

Éviter les obstacles : Lors du choix de l'emplacement d'installation, les bâtiments de grande hauteur, les arbres ou autres obstacles doivent être évités afin de garantir que l'espace où se trouve le capteur est suffisamment ouvert pour ne pas être obstrué.

Distance des intersections : Pour les capteurs de visibilité utilisés dans la surveillance du trafic, il est recommandé que l'emplacement d'installation soit éloigné des intersections afin d'éviter l'influence des feux de circulation, des émissions des véhicules et d'autres facteurs aux intersections sur les résultats de mesure.

Loin des sources de pollution : Essayez d'éviter d'installer le capteur dans de grandes sources d'émission ou d'autres zones susceptibles d'affecter la qualité de l'atmosphère afin de garantir la précision des résultats de mesure.

2. Hauteur et direction d'installation du capteur de visibilité :

Hauteur d'installation : La hauteur d'installation du capteur de visibilité a un impact direct sur les résultats de mesure. En règle générale, la hauteur d'installation du capteur doit être conforme aux recommandations du fabricant, généralement comprise entre 1,5 et 10 mètres, et la hauteur spécifique doit être déterminée en fonction des scénarios d'application et des modèles de capteur.

Choix de l'orientation : Le sens d'installation du capteur doit également être soigneusement étudié. Dans la plupart des cas, le capteur doit être orienté dans la direction de mesure principale afin de garantir une réception et une émission adéquates des signaux lumineux.

3. Fixez l'instrument :

Utilisez un support ou une base de montage approprié pour maintenir le capteur fermement en place afin d'éviter qu'il ne soit déplacé ou endommagé par le vent, les vibrations ou d'autres facteurs.

Utilisez la pince pour installer l'instrument de visibilité sur la colonne, la pince doit avoir une grande marge d'installation pour maintenir l'instrument, la pince en forme de V à l'extrémité arrière du boîtier de commande est proche de la colonne, utilisez une autre pince en forme de V et 2 vis pour installer l'instrument dans son ensemble sur le bras transversal et la colonne.

Assurez-vous que le capteur est monté solidement pour éviter les erreurs de mesure causées par des secousses ou des vibrations.

4. Connexion de l'équipement du capteur de visibilité :

Connectez le câble d'alimentation et de communication au bornier et le câble de communication à l'ordinateur supérieur.

La connexion de la ligne doit être ferme et fiable pour éviter un contact lâche ou médiocre entraînant des erreurs de transmission de données.

Faites attention aux mesures d'étanchéité à l'eau et à la poussière pour garantir que les connexions de ligne ne sont pas facilement affectées par l'environnement extérieur.

5. Vérifiez l'orientation :

Vérifiez l'instrument après l'installation pour vous assurer qu'il est en position horizontale, avec les pentes ouvertes de son émetteur et de son récepteur de diffusion orientées vers le bas.

Il est recommandé de ne pas placer d'obstacles dans la ligne de visée de l'émetteur et du récepteur. Si le faisceau de l'émetteur est réfléchi par un obstacle sur le récepteur, le capteur indiquera une valeur de visibilité très faible, car il ne pourra pas distinguer le signal réfléchi du signal diffusé réel.

Il faut également veiller à éviter la lumière directe du soleil sur le récepteur pendant l'installation, car le câblage du récepteur peut être saturé par une lumière vive et les diagnostics intégrés afficheront un avertissement, tout en augmentant le niveau de bruit dans le récepteur.

6. Démarrez le test :

Une fois l'équipement sécurisé et le câblage connecté, démarrez les tests du système en prenant des mesures représentatives des conditions météorologiques environnantes.

7. Mesures de protection :

1. Installez un couvercle ou un pare-pluie sur le capteur pour le protéger des conditions météorologiques défavorables (par exemple, fortes pluies, tempêtes de neige, etc.).

2. Nettoyez régulièrement le capteur pour éliminer la poussière accumulée ou d'autres contaminants et garder le capteur propre et transparent.

8. Fonctionnement sûr :

1. Les procédures de sécurité opérationnelle doivent être suivies lors de l'installation, telles que le port de casques, de gants et d'autres équipements de protection pour assurer la sécurité de l'installateur.

2. Lors de l'installation à haute altitude, vous devez utiliser des outils d'escalade appropriés pour garantir un fonctionnement sûr et stable.

Enfin, après l'installation, assurez-vous de suivre les directives du fabricant pour l'étalonnage et la configuration afin de garantir que le capteur peut mesurer et signaler avec précision les données de visibilité.

Veuillez noter que les procédures d'installation spécifiques peuvent varier selon les modèles et les fabricants de capteurs de visibilité. Il est donc recommandé de se référer au manuel d'installation détaillé ou au guide fourni par le fabricant pour le processus d'installation réel.
