Capteurs de visibilité pour le trafic routier, les aéroports, les ports et la navigation

Aperçu des instruments de visibilité

Les instruments de visibilité (capteurs de visibilité) fournissent des mesures liées à la visibilité météorologique. Les capteurs sont conçus sur le principe de la diffusion avant des aérosols et constituent une nouvelle génération d'équipements de surveillance de la visibilité météorologique développés après les instruments de visibilité transmis. Le capteur peut être largement utilisé dans les stations météorologiques, les stations météorologiques automatiques à distance et les secteurs des transports tels que les aéroports, les autoroutes, les voies aériennes et les grands navires.

Le mètre de visibilité (capteur de visibilité) se compose d'un émetteur de lumière, d'un récepteur de lumière et d'un contrôleur microprocesseur, entre autres composants majeurs. L'émetteur émet une lumière pulsée infrarouge, le récepteur détecte simultanément l'intensité de la lumière pulsée diffusée par la diffusion avant des particules d'aérosol dans l'atmosphère, et toutes les informations de mesure sont collectées par le contrôleur microprocesseur et converties en portée optique météorologique (MOR) par un algorithme de modélisation mathématique spécial.

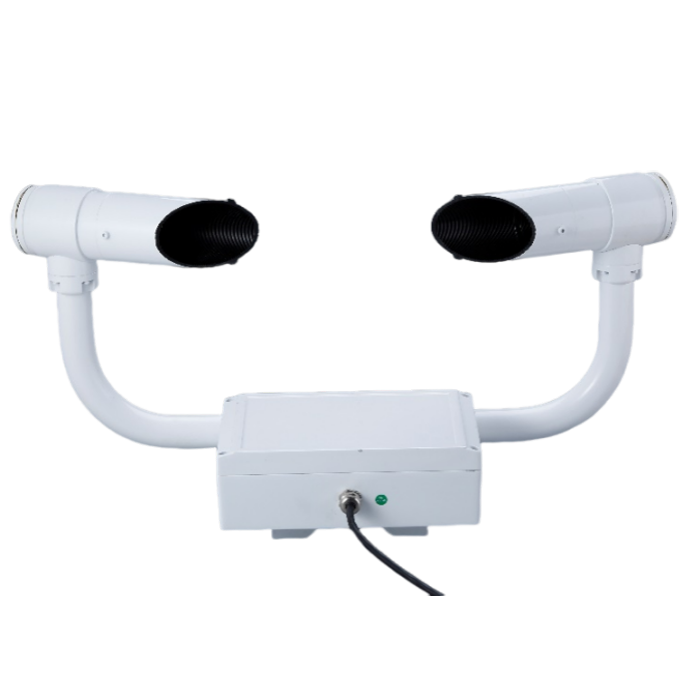

Vue avant

L'instrument de visibilité (capteur de visibilité) nécessite une alimentation DC12V et un câble de communication RS485 à trois fils. L'instrument envoie les valeurs de visibilité météorologique et les informations d'état à l'ordinateur hôte du centre de surveillance via une interface de communication.

L'instrument de visibilité fournit plusieurs ensembles de commandes intégrées pour configurer les paramètres du système et contrôler de nombreuses fonctions du système. Lors de l'assemblage et de la maintenance, un terminal d'affichage est nécessaire pour vérifier les paramètres du système et peut être utilisé pour modifier les valeurs des paramètres.

Principe de fonctionnement du capteur de visibilité

Le mètre de visibilité possède toutes les caractéristiques de performance d'un instrument de diffusion avant, qui est réalisé en mesurant la lumière diffusée avant émise par les particules en suspension dans une zone d'échantillonnage de moins de 90 degrés ; la zone d'échantillonnage du mètre de visibilité est déterminée par l'intersection du trajet optique d'émission de l'émetteur et du trajet optique de réception du récepteur. Il diffère évidemment du coefficient d'extinction total mesuré par un transmissiomètre en ce qu'un diffuseur avant mesure uniquement le coefficient de diffusion à un certain angle, c'est-à-dire un angle de diffusion plus étroit près de l'angle de diffusion avant central.

Il est généralement admis que le calcul de la visibilité diurne et nocturne nécessite la mesure du coefficient d'extinction total, et non du coefficient de diffusion angulaire, et il est donc nécessaire de montrer que le coefficient de diffusion angulaire est, dans certaines conditions, en proportion définie avec le coefficient d'extinction atmosphérique total, qui consiste en la somme des rayons diffusés et absorbés sur toute la plage.

Pour des mesures de visibilité inférieures à 100 km, les particules en suspension telles que le brouillard, la fumée, la brume, la poussière ou le sable, et divers types de précipitations déterminent l'extinction atmosphérique de la lumière visible et proche du visible, et ce n'est qu'à des distances supérieures à 100 km que la diffusion de la matière moléculaire entre en jeu ; l'absorption des particules en suspension et des précipitations est négligeable par rapport à leur diffusion. Pour ces raisons, le coefficient de diffusion total peut être égal au coefficient d'extinction total pour une visibilité inférieure à 100 km.

Paramètres techniques des capteurs de visibilité

Vue arrière

Caractéristiques des instruments de visibilité：

1. Caractéristiques structurelles : le mètre de visibilité adopte une conception structurelle intégrée, compacte et de petite taille, la taille et le poids du capteur sont très faibles, l'emballage, le stockage et le transport sont faciles, et il peut également être utilisé comme instrument portable ; conception unique de la structure du récepteur à double diffusion, réduisant au minimum les interférences du soleil et autres lumières parasites.

2. Les lentilles de la fenêtre de l'émetteur et du récepteur ont subi un traitement spécial anti-poussière et anti-moisissure, ce qui réduit considérablement l'épaisseur et la vitesse d'accumulation de la poussière dans l'environnement naturel, et réduit également les chances de contamination par les embruns salins et les huiles.

3. Le matériau de structure de l'instrument est en aluminium rigide de haute qualité et en acier inoxydable 316, la surface est anodisée et passivée, avec une protection multicouche de peinture ; toutes les vis sont sélectionnées en acier inoxydable résistant à la corrosion ; l'intérieur du boîtier est scellé pour atteindre un niveau de protection IP65, avec une adaptabilité au climat côtier.

4. La consommation d'énergie de l'instrument est extrêmement faible, inférieure à 1W, ce qui permet de s'adapter au mode d'alimentation par batterie ou panneau solaire. Alimentation DC 12VDC, pratique pour l'intégration du système.

5. Le collecteur de l'instrument est conçu pour mettre l'accent sur la stabilité opérationnelle à long terme, avec un circuit de surveillance intégré, testé sur une longue période, ce qui permet à l'instrument de fonctionner de manière stable et fiable.

6. Affichage des données en temps réel : le capteur peut sortir une série d'informations numériques toutes les 60 secondes, et les informations peuvent être sorties par recrutement passif.

7. Le circuit d'alimentation DC de l'instrument est conçu avec une double protection contre l'inversion de polarité et un fusible auto-réparable. Même en cas d'erreur de manipulation de l'utilisateur, cela ne brûlera pas la carte de circuit de l'instrument. Il n'est pas nécessaire de remplacer le fusible, et l'instrument reviendra à la normale après une correction et une réutilisation appropriées.

8. La puce d'interface de communication de l'instrument dispose d'une protection anti-statique de 15KV, ce qui protège au maximum le circuit contre les dommages causés par l'électricité statique du corps humain lors du câblage par l'utilisateur.

9. L'instrument dispose de mesures de protection contre la foudre, son interface de communication et son interface d'alimentation sont conçues pour résister à la foudre, ce qui minimise les dommages causés par la foudre.

Procédure d'installation des capteurs de visibilité

L'installation du mètre de visibilité nécessite que l'utilisateur fournisse un poteau de montage existant, et l'instrument est livré avec des pinces de montage, qui offrent une grande marge de réglage.

Tenez le mètre de visibilité, avec la pince en V à l'arrière de la boîte de contrôle près du poteau, et utilisez l'autre pince en V et 2 vis pour monter le mètre de visibilité sur le poteau ou le bras croisé dans son ensemble. Le mètre de visibilité monté doit être horizontal, avec les pentes ouvertes de l'émetteur et du récepteur de diffusion orientées vers le bas.

Fiche technique des capteurs de visibilité
