Guide d'installation du capteur d'humidité du sol multi-profondeur

Le capteur d'humidité du sol multi-profondeur adopte le principe FDR (Frequency Delaying). Il mesure l'humidité de chaque couche du sol en fonction de la variation de fréquence de l'onde électromagnétique émise par le moniteur dans différents matériaux à coefficient diélectrique. Il utilise également un capteur de température numérique de haute précision pour mesurer la température de chaque couche. Il mesure simultanément la température et l'humidité par couche de 10 cm, 20 cm, 30 cm et 40 cm, ce qui permet une surveillance continue à long terme de sols représentatifs. Il peut également transmettre les données via le réseau sans fil GPRS à une plateforme de données IoT (Internet des objets), un ordinateur ou un téléphone portable pour une visualisation en temps réel. Pratique et rapide, il répond parfaitement aux besoins de tous les utilisateurs.

Le capteur d'humidité du sol multi-profondeur est léger, facile à installer et à utiliser, offre des mesures précises et présente de nombreux autres avantages. Utilisant des capteurs de précision et des puces intelligentes, il est composé d' un capteur d'humidité et de température du sol, d'une alimentation solaire et d'un dispositif de transmission.

Sélection du site d'installation du capteur d'humidité du sol à plusieurs profondeurs

Les stations de surveillance de l’humidité (points) doivent être représentatives des principales cultures et des sols typiques de la région, et les indicateurs collectés peuvent refléter les conditions locales réelles.

Le déploiement des stations de surveillance de l'humidité (points) doit être soigneusement déterminé en fonction du type de sol local, de la structure de plantation et des conditions du terrain. Par conséquent, il convient en principe de sélectionner les parcelles représentatives présentant les plus grandes surfaces de cultures et de types de sol représentatifs de la région. Dans les zones présentant de fortes variations des conditions pédologiques et topographiques, les conditions topographiques et géomorphologiques ainsi que les besoins en signaux pour la transmission des informations doivent également être pris en compte, et des parcelles représentatives présentant un terrain plat doivent être sélectionnées autant que possible.

Les installations de surveillance doivent être installées d'un côté des parcelles représentatives pour réduire l'impact sur l'agriculture ; les capteurs doivent être installés dans la couche de sol de la zone agricole, et des marqueurs au sol correspondants ou de simples clôtures de protection doivent être installés autour d'eux pour éviter les collisions et les dommages pendant l'agriculture, mais aucun mur ou clôture solide ne doit être installé pour éviter la perte de représentativité des parcelles dans lesquelles se trouvent les instruments enterrés en les isolant des parcelles environnantes.

Choisissez de construire la station sur un terrain où le signal tel que GSM/GPRS est fort et capable d'envoyer des messages SMS de données correctement et avec précision.

La sélection et la construction de stations de surveillance de l’humidité doivent se concentrer sur les zones d’agriculture sèche pluviale, en évitant la construction de stations dans les zones d’irrigation des rizières.

Le site de la station doit être le plus éloigné possible des bois, des immeubles de grande hauteur, des routes (chemins de fer), des rivières, des réservoirs et des grands canaux pour éviter le blocage des signaux et l'influence des sources d'eau.

Méthodes et notes d'installation du capteur d'humidité du sol multi-profondeur

1、Préparation des outils

Foret à coulis (ou pelle), récipient de mélange de boue, pelle à boue, clé mobile, etc.

2、Inspection de l'équipement

(1) Inspection de l'emballage : s'il y a des dommages ;

(2) Si l’équipement et les accessoires sont complets;

(3) Si l’équipement (humidimètre intégré, panneau solaire et support) est endommagé en apparence ;

(4) Vérification de la mise sous tension de l'équipement.

3、Liste des équipements

4、Préparation avant l'installation

(1) Intégration de l'humidimètre avant l'installation de la batterie au lithium intégrée pendant 5 à 6 heures pour charger afin de garantir l'alimentation électrique de fonctionnement de l'équipement ;

(2) Sélection du site de la parcelle;

(3) Équipement et outils complets;

(4) Vérification de la normalité de l’équipement ;

(5) Assurez-vous que le Pad ou le téléphone portable est connecté à Internet pour la requête de données sur site ;

(6) Veuillez lire attentivement le manuel d'instructions du produit avant l'installation ;

5、Précautions d'installation

(1) Les trous doivent être percés verticalement vers le bas ;

(2) La profondeur du trou doit être augmentée de 5 cm au-dessus de la profondeur d'installation pour garantir qu'il y a suffisamment d'espace pour l'air comprimé au bas de l'installation ;

(3) Percer des trous d’une profondeur appropriée ;

(4) Il est strictement interdit de frapper l'humidimètre avec des objets lourds ;

(5) Assurez-vous que le bouton de commutation du capteur d'humidité est allumé et que l'instrument fonctionne ;

Étapes d'installation du capteur d'humidité du sol multi-profondeur

Injection de coulis : L'injection de coulis a pour but d'assurer une adhérence plus forte entre le capteur d'humidité du sol multi-profondeur installé et le sol, sans laisser d'espace, afin d'optimiser la précision des mesures. La teneur en eau du coulis étant supérieure à celle du sol, il est nécessaire d'attendre un à deux jours après sa solidification pour exploiter les données de mesure automatiques.

1. Percez le trou avec la tarière, en tenant la poignée à deux mains et en la tournant dans le sens des aiguilles d'une montre en exerçant une pression vers le bas ;

2. Retirez et nettoyez la tarière après avoir percé le trou complet et répétez le processus jusqu'à ce que la profondeur soit atteinte ;

3. Placez le transducteur dans le trou percé. La mise en place et le retrait doivent se faire en douceur. Si ce n'est pas le cas, utilisez à nouveau la tarière pour aléser le trou.

4. Préparez la boue, la boue ne doit pas être trop fine ni trop épaisse, versez la boue dans le trou, environ la moitié du trou.

5. Insérez le capteur dans le trou, faites pivoter le capteur vers la gauche et la droite, de sorte que la boue soit uniformément répartie autour du capteur ; si le capteur est inséré vers le bas dans le processus, il y a un amortissement, indiquant qu'il y a de l'air dans la boue, à ce moment, vous devez déplacer le capteur de haut en bas lentement et le faire pivoter dans le sens des aiguilles d'une montre et dans le sens inverse des aiguilles d'une montre, pour expulser l'air.

Lorsque le capteur est installé à la profondeur appropriée (plan de masse et point du capteur à 0 cm dans un plan horizontal), le trou d'installation s'accumulera autour du débordement de boue, l'installation est terminée ;

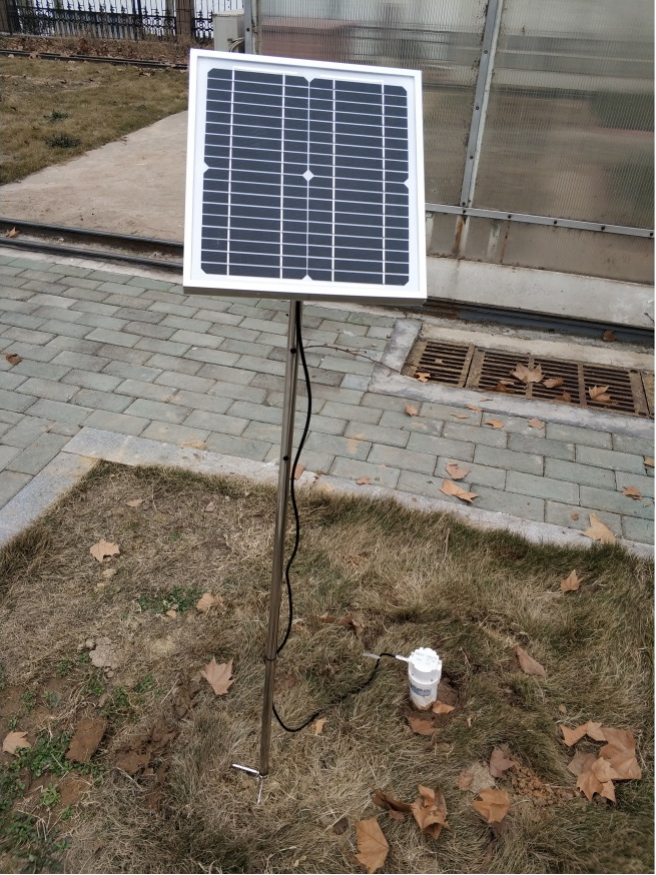

6. Le panneau solaire s'incline à environ 45 ° d'un angle aligné avec l'installation sud, de sorte qu'il maximise l'acceptation de la lumière du soleil, l'installation du support est terminée, la ligne de connexion du panneau solaire sur la prise étanche et l'humidimètre sur la connexion de l'interface de données d'alimentation.
