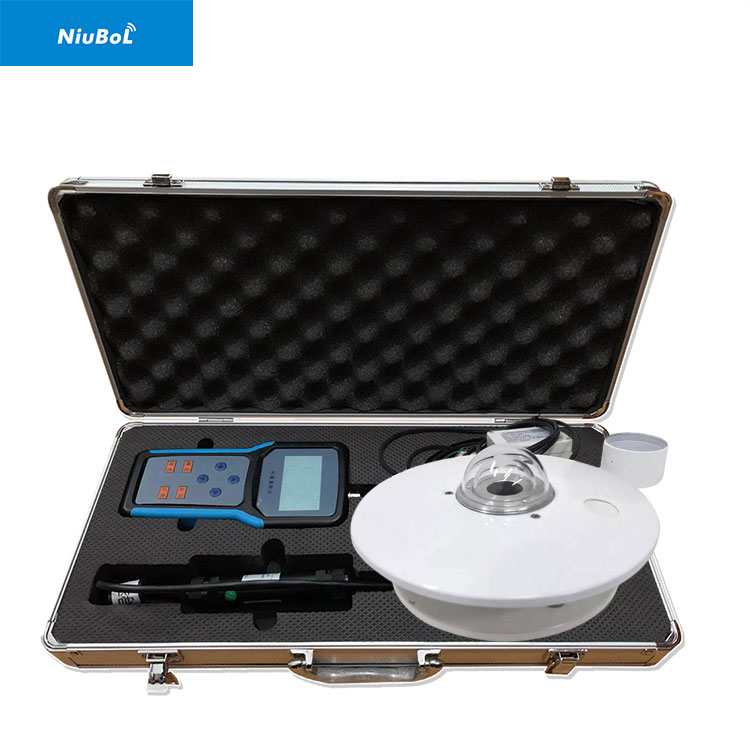

Testeur portable de haute précision pour radiations solaires de système photovoltaïque, pyranomètre

Le capteur de rayonnement total TBQ adopte le principe de l’induction thermoélectrique et fonctionne avec divers enregistreurs de rayonnement ou ampèremètres de rayonnement pour mesurer avec précision le rayonnement total TBQ, le rayonnement réfléchi, le rayonnement diffus, le rayonnement infrarouge, le rayonnement visible, le rayonnement ultraviolet et le rayonnement à longue onde provenant du soleil.

L’élément de détection central de l’appareil, un thermopile multicontact plaqué et enroulé, est recouvert d’un revêtement noir à haute absorbance. Le contact chaud se trouve sur la surface de détection, tandis que la jonction froide est située à l’intérieur du corps, et les contacts chauds et froids produisent un potentiel de différence de température. Le signal de sortie est proportionnel à l’irradiance solaire sur une plage linéaire.

La couverture en verre à double couche est conçue pour réduire l’effet de la convection de l’air sur le compteur de rayonnement, et la couverture intérieure est prévue pour bloquer le rayonnement infrarouge émis par la couverture extérieure elle-même.

Paramètres techniques du testeur portable de pyranomètre de rayonnement solaire pour système photovoltaïque de haute précision :

Sensibilité : 7～14 μV/W.m⁻²

Plage spectrale : 0,3-3 μm

Plage de mesure : 0～2000 W/m²

Mode d’alimentation : DC 12V-24V

Sortie : RS485

Temps de réponse : ≤35 secondes (99 %)

Résistance interne : environ 350 Ω

Stabilité annuelle : ≤±2 %

Réponse cosinusoïdale : ≤7 % (lorsque l’angle d’altitude du soleil est de 10°)

Erreur de réponse azimutale : ≤5 % (lorsque l’angle d’élévation du soleil est de 10°)

Caractéristiques de température : ±2 % (-10 ℃～+40 ℃)

Température de l’environnement de travail : -40 ℃～+50 ℃

Non-linéarité : ≤2 %

Poids : 2,5 kg

Caractéristiques du testeur portable de pyranomètre de rayonnement solaire pour système photovoltaïque de haute précision :

1. Écran LCD grand format 128x64 affichant les paramètres de mesure ;

2. Stockage de données de grande capacité, pouvant enregistrer jusqu’à 40 960 données météorologiques ;

3. Interface de communication USB GM, téléchargement de données pratique ;

4. Langue du système interchangeable librement entre l’anglais et le chinois ;

5. Alimentation par batterie au lithium, conception à faible consommation, longue veille ;

Domaines d’application :

Utilisation du testeur portable de pyranomètre de rayonnement solaire pour système photovoltaïque de haute précision :

L’appareil est utilisé pour mesurer le rayonnement solaire total TBQ dans la plage spectrale de 0,3-3 μm, et peut également être utilisé pour mesurer le rayonnement solaire incident sur une surface oblique, comme une surface de détection orientée vers le bas pour mesurer le rayonnement réfléchi, ou avec un anneau d’ombrage pour mesurer le rayonnement diffus. Par conséquent, il peut être largement utilisé dans l’exploitation de l’énergie solaire, la météorologie, l’agriculture, le vieillissement des matériaux de construction et la pollution atmosphérique, ainsi que dans d’autres domaines pour effectuer des mesures de l’énergie du rayonnement solaire.
