Enregistreurs de données pour stations météorologiques

Le rôle principal des stations météorologiques est d’observer et d’enregistrer de manière continue et systématique divers éléments météorologiques dans l’atmosphère, tels que la température, l’humidité, la pression atmosphérique, la vitesse du vent, la direction du vent, les précipitations, etc., et d’utiliser ces données pour les prévisions météorologiques, la recherche climatique, la planification agricole, la protection de l’environnement, les alertes de catastrophes et d’autres domaines. Grâce à l’observation des stations météorologiques, nous pouvons mieux comprendre les schémas de changement et les caractéristiques de l’atmosphère, fournissant une base importante pour la production, la vie quotidienne et la recherche scientifique des individus.

Dans le domaine de la surveillance météorologique, la précision et la disponibilité en temps réel des données sont cruciales. La passerelle IoT à écran tactile (enregistreur de données), avec ses fonctionnalités puissantes et ses performances fiables, est le choix idéal pour l’enregistrement des données des stations météorologiques.

Caractéristiques principales de l’enregistreur de données

*1. Processeur ARM haute performance : Processeur 32 bits basé sur l’architecture ARM garantissant une efficacité et une stabilité élevées dans le traitement des données.

*2. Interfaces riches :

● 2 ports Ethernet RJ45

● 4 ports RS232 (dont 1 peut être utilisé pour le débogage)

● 3 interfaces RS485 (dont 1 multiplexée avec RS232)

● 4 entrées numériques

● 8 entrées analogiques (AD 12 bits, supportant un signal de courant 4-20 mA ou un signal de tension 0-5 V)

● 4 sorties relais

● 5 sorties d’alimentation (pour l’alimentation des périphériques)

● 1 interface I2C

● 1 interface série niveau TTL

*Interface USB (peut être connectée à une clé USB pour stocker des données)

*Modules GPS et WiFi en option

Écran tactile haute définition de 7 pouces (propriétaire TG462S) : affichage intuitif des données sur site, amélioration de l’expérience utilisateur et facilitation de la maintenance et des opérations sur place.

Stockage de grande capacité : jusqu’à 1 Go de mémoire flash, prend en charge l’extension par carte Micro SD jusqu’à 32 Go pour garantir un stockage sécurisé des données.

Connexion réseau à haute vitesse : prend en charge LTE CAT 6/CAT4 (en option), offrant une bande passante suffisante pour assurer une transmission de données à haute vitesse.

Programmabilité : prend en charge la programmation en C/C++, Python (un firmware personnalisé peut être requis) et Node-RED pour répondre aux besoins individuels.

Fonctions spécifiquement conçues pour les stations météorologiques

Acquisition et traitement des données en temps réel : prend en charge l’acquisition de données à partir de divers capteurs, y compris la température, l’humidité, la vitesse du vent, la direction du vent, les précipitations, le rayonnement solaire, etc., pour garantir l’exactitude et la disponibilité en temps réel des données.

Gestion à distance : prend en charge le diagnostic à distance, la mise à jour et l’auto-récupération en cas de panne, réduisant les coûts d’exploitation et de maintenance tout en améliorant l’efficacité.

Sécurité des données : prend en charge le chiffrement de niveau national et plusieurs protocoles VPN pour garantir la sécurité de la transmission des données.

Prise en charge de vidéos et d’images : prend en charge en option la transmission vidéo, la superposition de données vidéo et les fonctions de capture d’images, offrant des données plus dimensionnelles pour la surveillance météorologique.

Domaines d’application des enregistreurs de données

Les passerelles de bord (enregistreurs de données) ne sont pas seulement adaptées aux stations météorologiques, mais sont également largement utilisées dans la surveillance hydrologique, l’industrie 4.0, l’agriculture 4.0, les villes intelligentes, l’industrie de l’énergie, les municipalités intelligentes et les transports intelligents.

La passerelle IoT à écran tactile (enregistreur de données), avec ses excellentes performances et ses nombreuses fonctionnalités, est le premier choix pour l’enregistrement des données des stations météorologiques. Que vous soyez une organisation professionnelle de surveillance météorologique, une institution de recherche scientifique ou une entreprise ayant besoin de données météorologiques, le TG462/TG462S peut vous fournir des solutions fiables et efficaces. Contactez-nous dès aujourd’hui pour plus de détails !

Spécifications des enregistreurs de données :

Système

● Processeur : ARM Cortex A7 32 bits, 528 MHz

● Flash : TG462 : 256 Mo (extensible à 1 Go) *

TG462S (modèle à écran tactile) : 1 Go

● Mémoire : 256 Mo DDR3

Interface cellulaire

● Connecteur d’antenne : 2 × 50 Ω SMA Femelle

● Emplacement SIM : 1

Écran LCD

● TG462S : 800*480, Écran tactile TFT

Interfaces Ethernet

● Ports : 2-RJ45 (1-WAN, 1-LAN ou 2-LAN, configuré par logiciel)

● Débit de données : 10/100 Mbps (Détection automatique), Auto MDI/MDIX, Isolation magnétique 1,5 kV

Interface série

● Connecteur : Bloc de bornes, prise femelle de 3,5 mm avec verrouillage

● Ports : 4 x RS232 (1 pour le débogage), 3 x RS485

● Débit en bauds : 100 bps à 230400 bps

● Protection ESD 15 kV

Wi-Fi (Option)

● Connecteur d’antenne : 1 × 50 Ω SMA Mâle (ou 2, en option)

● Norme : IEEE 802.11b/g/n, supportant les modes AP et Client

● Taux de transmission : IEEE802.11b/g : Jusqu’à 54 Mbps ; IEEE802.11n : Jusqu’à 300 Mbps

● Sécurité : Ouvert, WPA, WPA2, WPA/WPA2 Enterprise, Radius

GPS (Optionnel)

● Module : Module GPS indépendant intégré ou GNSS à partir du module cellulaire

● Connecteur d’antenne : 1 × 50 Ω SMA Femelle

E/S

● Connecteur : Bloc de bornes, prise femelle de 3,5 mm avec verrouillage

● DI : 4-DI

Logique 0 : Contact humide 0-3 VDC, ou contact sec fermé

Logique 1 : Contact humide DC 5-30 V, ou contact sec ouvert

● DO : 4-Relais (sortie 5A et 30VDC/250VAC)

● ADC : 8 x AD 12 bits, prend en charge l’entrée de signal de courant 4-20 mA ou de tension 0-5 V (Option)

● I2C : 1, pour les capteurs de température et d’humidité

● TTL : 1

● Sortie d’alimentation : 5-VDD

Sortie 12V à 3 canaux ;

Sortie 9V à 1 canal, courant nominal 1A ;

Sortie 5V à 1 canal, courant nominal 1A ;

Protection contre les surintensités intégrée, pour l’entrée d’alimentation DC des appareils externes

Stockage externe

● Port USB : 1 x USB 2.0

● Emplacement Micro SD : 1 x carte TF, jusqu’à 32 Go

● Utilisation : Programme utilisateur, stockage de données et mise à jour du firmware

Exigences d’alimentation

● Connecteur : 4 broches avec bloc de bornes de 3,5 mm pour l’entrée d’alimentation principale et de secours

● Alimentation standard : DC 12V/1,5A

● Tension d’entrée : 5-35 VDC

● Mode d’acquisition de données : 251 mA～357 mA@12VDC

● Mode de communication : 305 mA～412 mA@12VDC

Logiciel

● Protocoles réseau : PPP, PPPoE, SNMP v1/v2c/v3, TCP, UDP, DHCP, RIPv1/v2, OSPF, DNS, DDNS, HTTP, ARP, QoS, SNTP, Telnet, VLAN, SSH

● Port série : MQTT, Transparent (Client/Serveur TCP, Client/Serveur UDP), Passerelle Modbus (Modbus RTU vers Modbus TCP)

● Tunnel VPN : IPsec/PPTP/L2TP/GRE/OpenVPN

● Pare-feu : ACL/DMZ/Mappage de ports/Liaison MAC

● Gestion : Web, CLI, SMS, Plateforme de gestion des appareils Cloud DMP *

● Fiabilité : Basculement WAN, Watchdog matériel et logiciel

● Développement secondaire : Basé sur OpenWrt, prend en charge Python, LUA et SDK

Caractéristiques physiques

● Protection contre les infiltrations : IP30

● Boîtier et poids : Métal

TG462 : 850 g (1,87 lb)

TG462S : 900 g (1,98 lb), sans accessoires

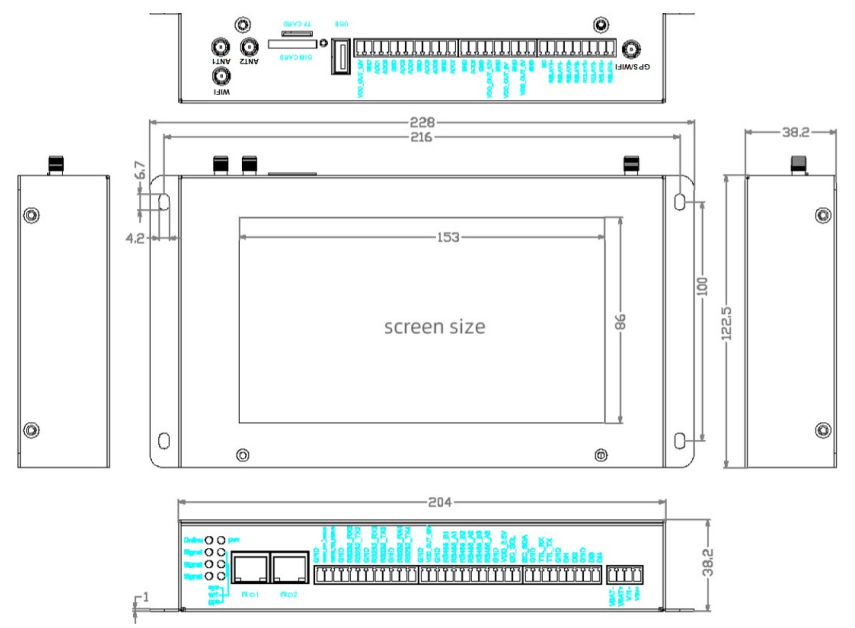

● Dimensions : 228 × 122,5 × 38,2 mm (8,97 x 4,82 x 1,50 pouces)

● Montage : Montage mural, bureau

Environnement

● Température de fonctionnement : -35°C à +75°C (-31℉ à +167℉)

● Température de stockage : -40°C à +80°C (-40℉ à +176℉)

● Humidité : 0 % à 93 % (sans condensation) à 25°C/77℉

Autre

● Indicateurs LED : Force du signal, WIFI, Système (SYS), En ligne, Alimentation (PWR), GPS*

● Période de garantie : Standard : 12 mois, Étendue : 2-5 ans* (Veuillez consulter la politique de garantie)

● Approbations : CE*, RCM*, NBTC*, FCC* (*En cours)

Modèle :

   1. TG462

       Passerelle IoT de bord

   2. TG462S

       Passerelle IoT de bord à écran tactile

Numéro de pièce :

   1. TG462-<1>-<2>

   2. TG462S-<1>-<2>

Description :

   1. 4G/3G*, Flash 256 Mo (1 Go*), 1-WAN, 1-LAN, USB, 4-RS232, 3-RS485, 1-I2C, 1-TTL, 8-ADC, 4-DI, 4-DO, 5-Sorties d’alimentation, 1-Emplacement Micro SD, WIFI/GPS*

   2. 4G/3G*, Écran tactile 7", Flash 1 Go, 1-WAN, 1-LAN, USB, 4-RS232, 3-RS485, 1-I2C, 1-TTL, 8-ADC, 4-DI, 4-DO, 5-Sorties d’alimentation, 1-Emplacement Micro SD, WIFI/GPS*

       ●<1>, signifie différents réseaux (4G, 3G) et modules pour différents pays et régions

       ●<2>=W, WIFI

       ●<2>=G, GPS (GPS autonome)

       ●<2>=1, Flash 1 Go (la mémoire flash par défaut du TG462 est de 256 Mo)

Bande de fréquence :

   1. 4G LTE CAT 4

   ● EMEA : B1/B3/B5/B7/B8/B20/B38/B40/B41

   ● ANZ/LATAM : B1/B3/B5/B7/B8/B28

   ● NA : B2/B4/B5/B12/B13/B14

   2. 3G/HSPA/UMTS/WCDMA

   ● Région : 900/2100 MHz, ou 850/1900/2100 MHz

   ● Global : 800/850/900/1900/2100

1.<1>dans le numéro de pièce signifie différentes bandes de fréquence pour différents marchés, tandis que<2>indique la présence de WIFI, GPS ou d’autres fonctionnalités, veuillez demander plus d’informations aux représentants commerciaux ou à votre partenaire local.

2. Les bandes de fréquence dans le tableau ne représentent qu’une partie de nos modèles, si vous ne trouvez pas la bande de fréquence correspondant à votre région, n’hésitez pas à nous contacter.
