Tutoriel d'installation d'un capteur météorologique intégré à ultrasons

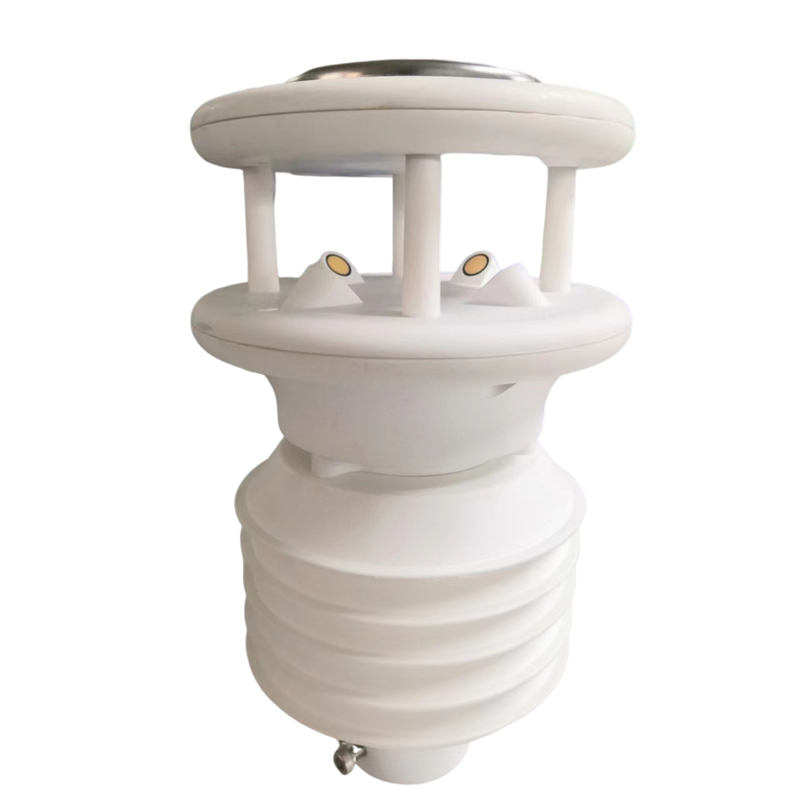

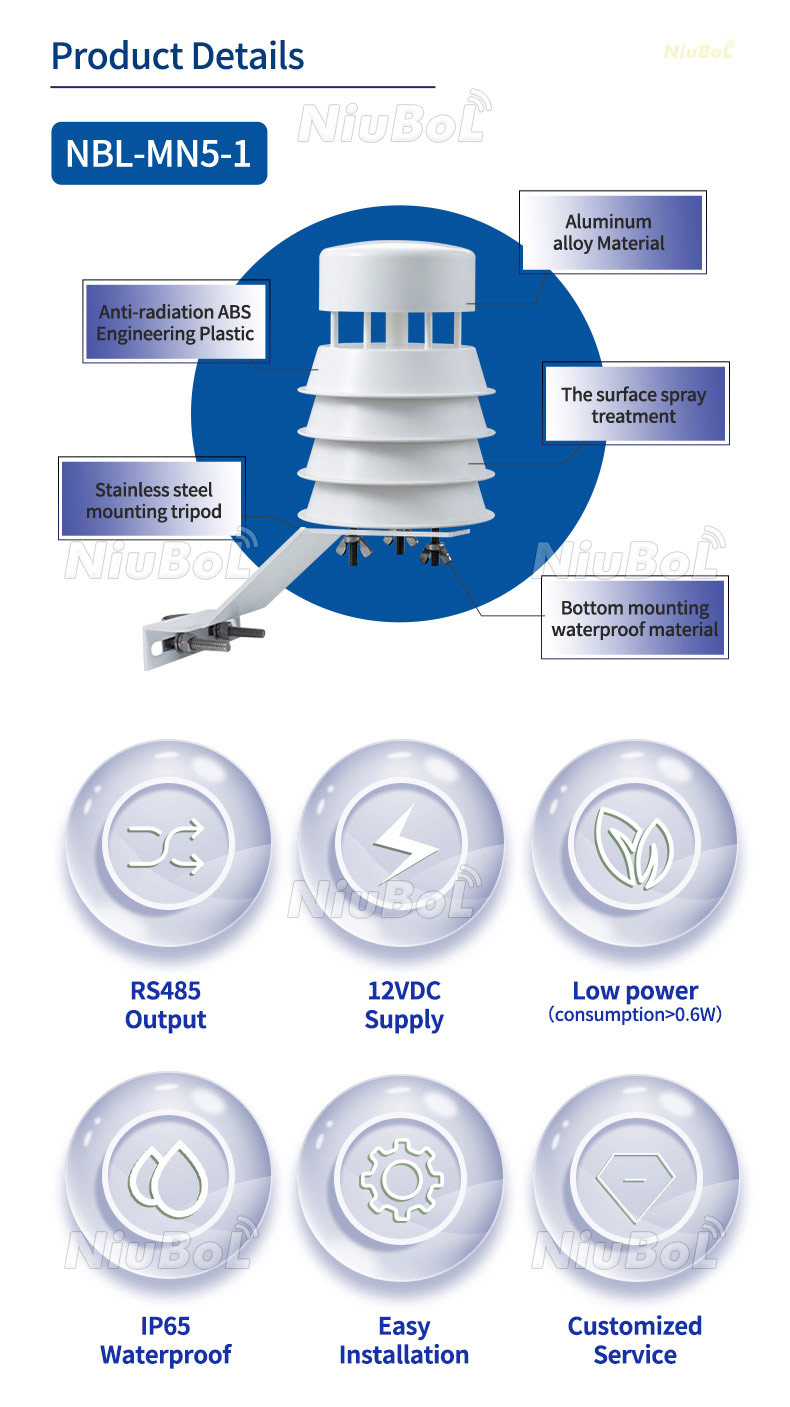

Capteur météorologique ultrasonique intégré, entièrement numérique et de haute précision, il détecte rapidement et précisément la vitesse et la direction du vent, la température, l'humidité et la pression atmosphériques. Son unité de traitement du signal intégrée peut générer des signaux correspondants selon les besoins de l'utilisateur. Il peut également intégrer en option des mesures de PM2,5, PM10, de bruit, de rayonnement, de précipitations et d'autres éléments. Sa conception structurelle haute résistance assure une fiabilité optimale dans des environnements climatiques difficiles, une intégration optimale et une grande robustesse. Largement utilisé en météorologie, environnement, aéroports, ports, laboratoires, industrie, agriculture et transport.

Voici le guide d’installation de base du capteur météorologique intégré à ultrasons :

1. Préparation

Lisez le manuel : Avant l'installation, lisez attentivement le manuel du capteur pour comprendre son principe de fonctionnement, ses paramètres techniques et ses exigences d'installation.

Préparez les outils : Selon les exigences d'installation du capteur, préparez les outils appropriés, tels que des tournevis, des clés, du ruban isolant, etc.

Vérifiez le capteur : assurez-vous que le capteur n'est pas endommagé pendant le transport et que toutes les interfaces et composants sont intacts.

 2. Préparez l'emplacement de montage

 Choisissez un point de montage approprié pour garantir que le capteur peut mesurer dans un environnement ouvert et dégagé.

 Assurez-vous que le point de montage est représentatif des conditions météorologiques de l’environnement environnant.

 Pensez à la sécurité et évitez de l’installer dans un endroit où il peut être facilement volé ou endommagé.

 3. Installation du tube de montage vertical

 Préparez un tube de montage vertical en fonction du modèle de capteur et des exigences d'installation.

 Fixez le tube de montage au point de montage sélectionné, en vous assurant qu'il est perpendiculaire au sol.

 4. Localisez le capteur

 Déterminez la direction géographique du pôle nord à l’aide d’une boussole standard.

le point de référence nord (comme indiqué dans la figure ci-dessus), et ce point de référence doit s'aligner avec la direction géographique nord réelle.

 Alignez le point de pointage du capteur (généralement un marqueur) avec la direction du pôle nord géographique.

 Assurez-vous que le capteur pointe dans la même direction que la boussole.

 5. Fixez le capteur

 Après avoir vérifié que le capteur est correctement orienté, fixez-le au tube de montage. Ce dernier nécessite trois trous régulièrement espacés, des vis taraudeuses M5 positionnées à 7,5 mm du haut du tube et le passage du câble. Assurez-vous qu'il est solidement fixé pour éviter tout déplacement du capteur sous l'effet du vent ou d'autres forces externes.

Remarque : L'utilisateur doit correctement serrer le câble. La fiche se connecte à la prise de l'appareil en la faisant tourner et en la poussant doucement vers l'intérieur. Une fois la fiche fixée, verrouillez-la en tournant le manchon extérieur dans le sens des aiguilles d'une montre. L'appareil se fixe au tube de montage à l'aide de trois vis en acier inoxydable. Le client doit s'assurer que l'appareil est installé dans un espace dégagé afin que les bâtiments environnants ne gênent pas la circulation de l'air et ne provoquent pas de floculation. N'installez pas l'appareil à proximité d'émetteurs radar ou radio.

 6. Connexion des fils

 Connectez les bornes du capteur aux fils pré-préparés.

 Assurez-vous que la connexion est ferme et qu'elle a un bon contact pour éviter que les fils ne soient tirés ou endommagés.

 7. Test

 Testez le capteur après la mise sous tension pour vous assurer qu'il fonctionne correctement et qu'il lit avec précision.

 8. Mesures de protection

 Pour éviter d’endommager l’équipement en raison de la foudre, des mesures de protection contre la foudre appropriées doivent être prises.

 Pour éviter l'intrusion de poussière et d'eau de pluie, le capteur peut être équipé d'un capot de protection si nécessaire.

 9. Entretien périodique

 Une maintenance périodique doit être effectuée après l'installation pour vérifier que le capteur fonctionne correctement et que les connexions sont sécurisées.

Précautions d'installation du capteur météorologique intégré à ultrasons

   Les capteurs intégrés multifactoriels à ultrasons peuvent répondre à un certain nombre de spécifications, peuvent être utilisés dans différents environnements à travers le monde, le site n'a pas besoin d'effectuer une maintenance et un étalonnage complexes.

Vérifiez fréquemment que le capteur n'est pas perturbé par d'autres équipements en fonctionnement, par exemple des émetteurs radio/radar, des moteurs de navire, des moteurs, etc.

Ne pas monter sur une surface plane avec un appareil de balayage radar, une distance d'au moins 2 mètres doit être maintenue ;

Il est recommandé de garder une certaine distance avec certaines antennes de réception radio environnantes ;

La position d'installation doit être éloignée de la source de vibrations ;

Utilisez le câble recommandé par la Société ;

Si le câble est coupé et n'est pas correctement connecté, ou si le blindage du câble n'est pas correctement connecté, câblez-le simplement conformément aux instructions d'installation ;

Assurer une alimentation électrique continue de l'appareil pendant son fonctionnement ;

Évitez les débris flottants provenant des structures environnantes telles que les arbres, les poteaux électriques, les immeubles de grande hauteur, etc., qui peuvent affecter la précision du compteur de vitesse et de direction du vent à ultrasons ;

L’Organisation météorologique mondiale (WM) donne les conseils suivants :

Critères d'installation des instruments météorologiques : 10 mètres au-dessus du niveau du sol dans les zones ouvertes ; les zones ouvertes sont définies comme étant à 10 mètres au-dessus de la hauteur de tout obstacle à l'instrument météorologique ;

Si l'instrument météorologique est monté sur un bâtiment, sa hauteur théorique doit être égale à 1,5 fois la hauteur du bâtiment ;

Si la bôme est montée sur un mât, une tour ou une branche de mât, sa longueur doit être égale à deux fois le diamètre ou la diagonale minimum du mât. La bôme doit être installée du côté du vent dominant ;
