Capteur de vitesse et de direction du vent à ultrasons

Le capteur de vitesse du vent est un instrument intelligent, facile d'utilisation, performant et très fiable. Il est largement utilisé pour mesurer la vitesse du vent dans les serres, les installations de protection de l'environnement, les stations météorologiques et les sites d'élevage. Il existe de nombreux types de capteurs de vitesse du vent, principalement à tube de Pitot, à hélice, électromagnétiques à effet Hall, à fil chaud et à ultrasons.

Comparé aux capteurs de vitesse du vent traditionnels, le capteur de vitesse du vent à ultrasons présente les avantages d'une bonne précision de mesure et de multiples fonctions. De plus, la structure de sa sonde est relativement simple, ce qui le remplace dans de nombreux domaines d'application. Par conséquent, ce type de capteur est souvent choisi pour des mesures précises sur le terrain. Le capteur de vitesse du vent à ultrasons utilise principalement la méthode de la différence de temps ultrasonore pour mesurer la vitesse du vent. La vitesse de propagation du son dans l'air se superpose à la vitesse du flux d'air dans la direction du vent.

Si l'onde ultrasonore se propage dans la même direction que le vent, sa vitesse augmente ; dans le cas contraire, elle diminue. Par conséquent, dans des conditions de détection fixes, la vitesse de propagation des ultrasons dans l'air peut correspondre à la fonction de vitesse du vent. La vitesse et la direction précises du vent peuvent être obtenues par calcul. Par exemple : grâce au principe de variation de la différence de pression, un obstacle fixe (orifice, buse, etc.) est placé dans la direction du mouvement, de sorte qu'une différence de pression se produit en fonction du débit. La mesure de la pression différentielle permet de convertir cette valeur en une mesure du débit.

L'anémomètre à ultrasons est un capteur ou un instrument de mesure qui calcule la vitesse et la direction du vent en envoyant des impulsions d'ondes sonores et en mesurant la différence de temps ou de fréquence (transformée Doppler) à l'extrémité réceptrice.

Les anémomètres mécaniques traditionnels comportent des pièces rotatives, sujettes à l'usure. Les structures mécaniques peuvent être endommagées par les intempéries et corrodées par le sable et les fumées.

Parallèlement, en raison des frottements, l' anémomètre mécanique possède également une vitesse de vent de départ. Une vitesse inférieure à cette valeur ne permet pas d'entraîner l'hélice ni la coupelle en rotation. Par conséquent, l'anémomètre mécanique ne peut mesurer un vent léger inférieur à la vitesse de départ. Afin de pallier les inconvénients inhérents à l'anémomètre à coupelle traditionnel, un nouvel anémomètre à ultrasons a été développé.

Les anémomètres à ultrasons ne comportent aucune pièce mécanique mobile, mais sont remplacés par plusieurs capteurs à ultrasons. Théoriquement, la limite inférieure de la plage de vitesse du vent mesurable est nulle, et il n'existe pas de vitesse de départ ; la limite supérieure peut être ajustée en fonction de la distance entre les capteurs.

La mesure du vent par ultrasons est une application de la technologie de détection ultrasonore aux milieux gazeux. Elle utilise l'influence de la vitesse de propagation des ondes ultrasonores dans l'air, influencée par le flux d'air (vent), pour mesurer la vitesse du vent. La vitesse du son dans l'air se superpose à la vitesse du flux d'air dans la direction du vent.

Si la direction de propagation de l'onde ultrasonore est identique à celle du vent, sa vitesse s'accélère ; à l'inverse, si sa direction de propagation est opposée à celle du vent, sa vitesse ralentit. Par conséquent, dans des conditions de détection fixes, la vitesse de propagation des ultrasons dans l'air peut correspondre à la fonction de vitesse du vent. La vitesse et la direction précises du vent peuvent être obtenues par calcul.

Comparé à l'anémomètre à coupelle ou à rotor conventionnel, la plus grande caractéristique de cette méthode de mesure est que l'ensemble du système de mesure du vent ne comporte aucune pièce mécanique rotative, ce qui appartient à la mesure sans inertie, de sorte qu'il peut mesurer avec précision les composantes haute fréquence de la pulsation des rafales dans le vent naturel. , Combiné à la technologie informatique moderne, les caractéristiques du vent naturel peuvent être révélées à un niveau supérieur, ce qui est d'une grande importance pour améliorer la capacité de résistance au vent et la réduction des catastrophes et l'utilisation rationnelle des ressources éoliennes.

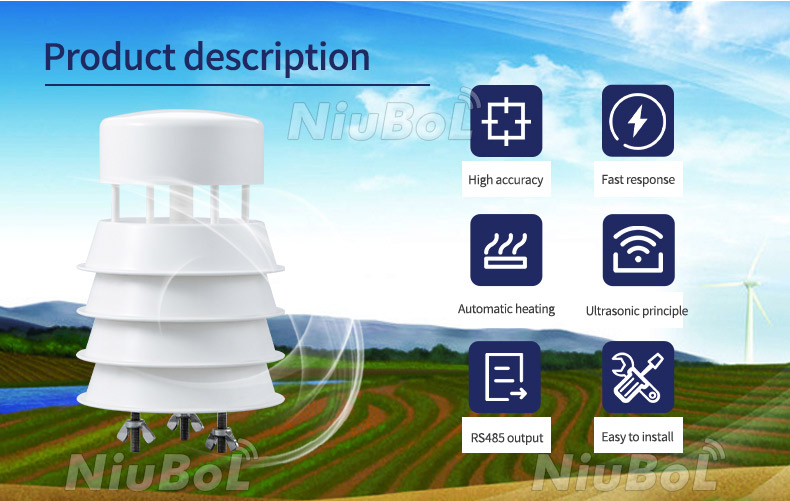

Présentation du produit du capteur de vitesse et de direction du vent à ultrasons :

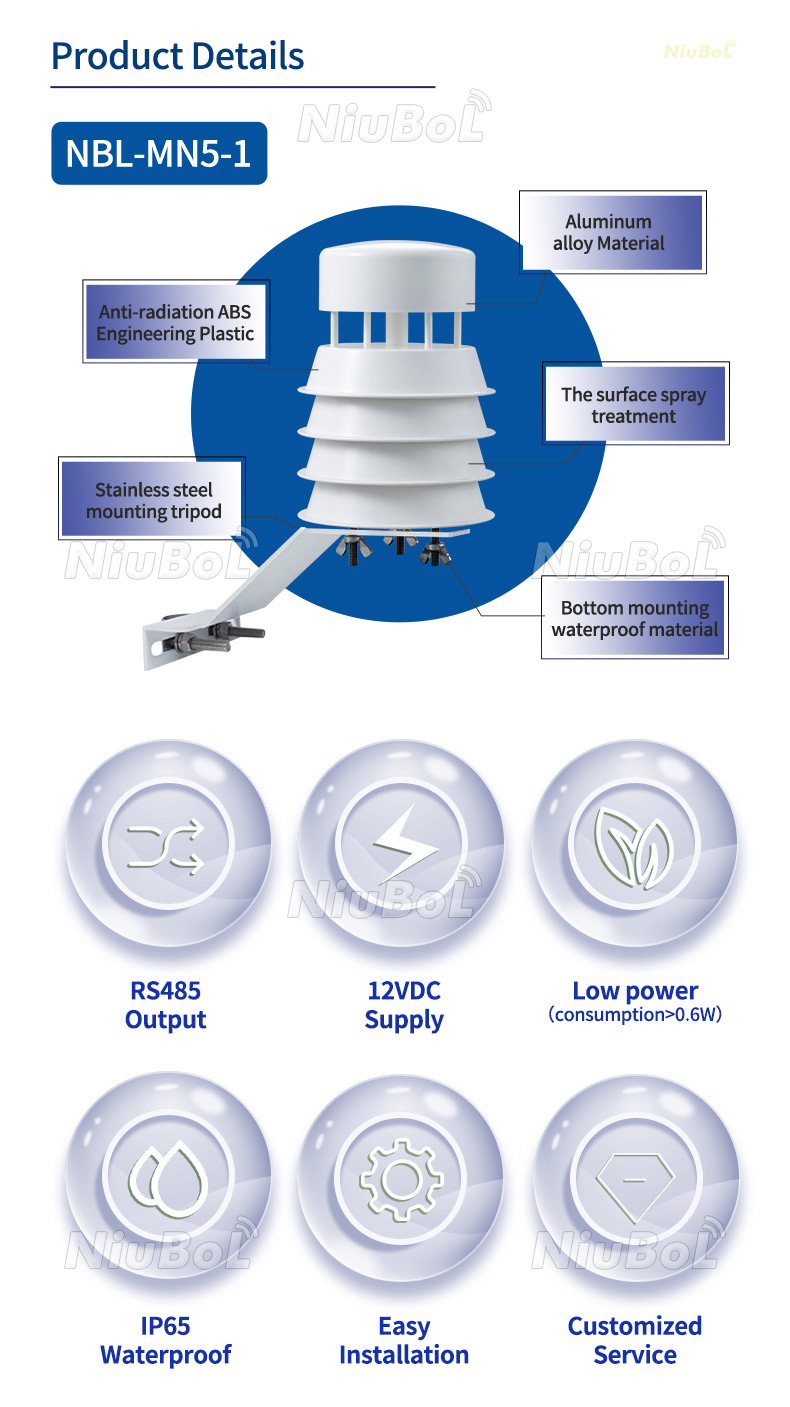

Le capteur ultrasonique de vitesse et de direction du vent est un capteur de détection entièrement numérique de haute précision. Il est intégré au capteur ultrasonique de vitesse et de direction du vent. Il détecte la vitesse et la direction du vent avec précision et rapidité. L'unité de traitement du signal intégrée génère des signaux adaptés aux besoins de l'utilisateur. L'absence de pièces mobiles, la conception structurelle haute résistance assurent une détection précise dans des conditions climatiques difficiles, la mesure précise et stable de la vitesse et de la direction du vent par ultrasons, la maintenance réduite et les protocoles de communication ouverts, etc.

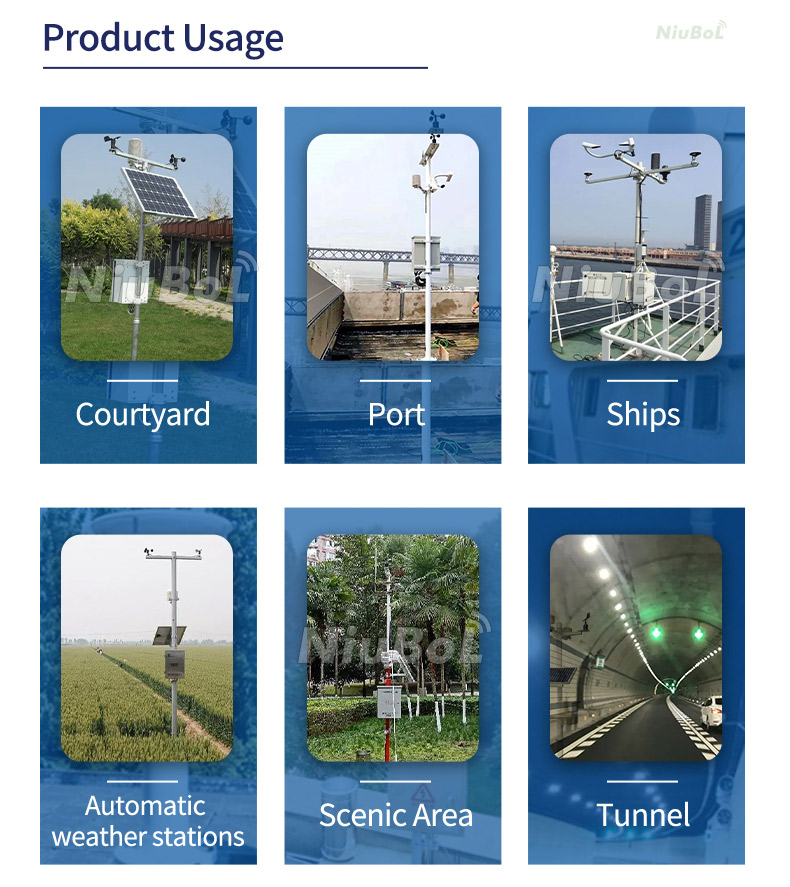

Les capteurs de vitesse et de direction du vent à ultrasons peuvent être largement utilisés dans les domaines de la météorologie, de l'océan, de l'environnement, des aéroports, des ports, des laboratoires, de l'industrie, de l'agriculture et des transports.
