Capteur de pluie pour station météo

L'application du capteur de précipitations dans l'observatoire du microclimat agricole IoT est une manifestation de la technologie de détection dans le développement de l'agriculture intelligente.

    Le capteur de pluie est adapté aux stations météorologiques, hydrologiques, agricoles, forestières, de défense nationale et autres services concernés pour mesurer à distance la quantité et l'intensité des précipitations liquides, ainsi que leurs heures de début et de fin. Il peut être utilisé dans les systèmes automatiques de surveillance et de reporting hydrologiques, ainsi que dans les stations de surveillance et de reporting automatiques sur le terrain, pour la lutte contre les inondations, la planification de l'approvisionnement en eau, la gestion du régime hydrologique des centrales électriques et des réservoirs, etc.

 Principe d'utilisation du capteur de pluie :

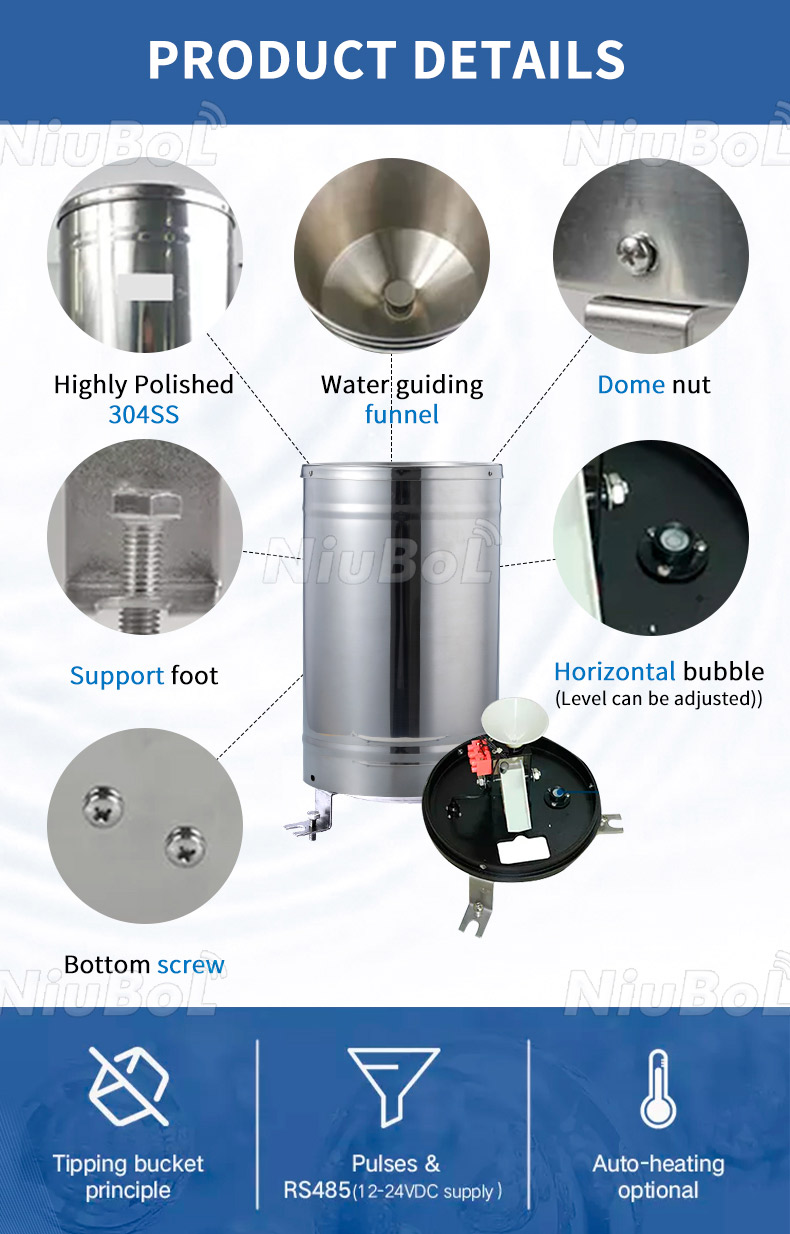

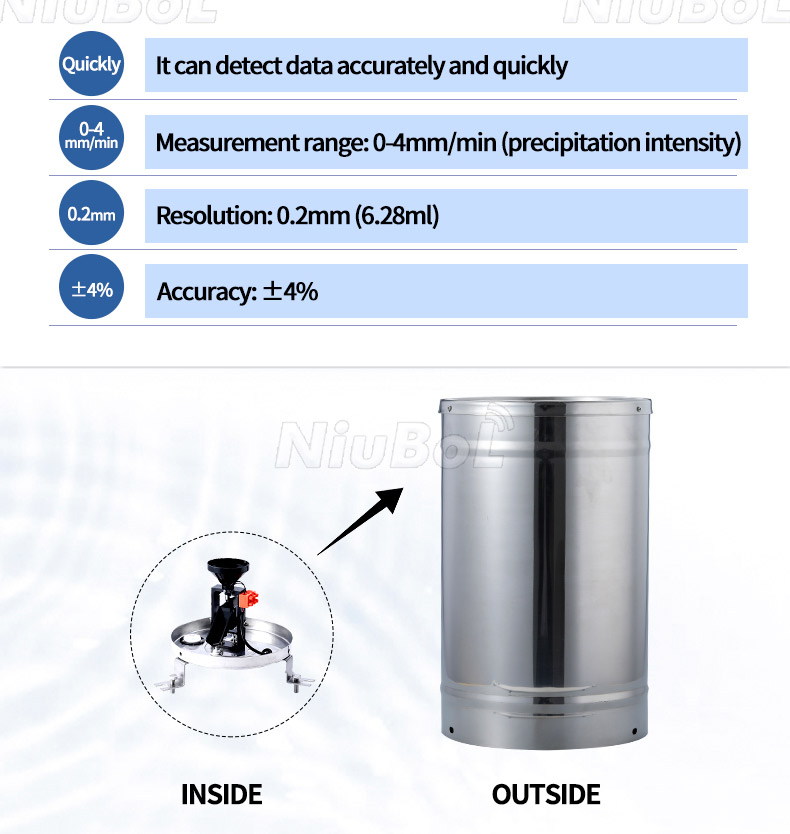

    L'eau de pluie collectée par l'arrivée d'eau traverse le cylindre supérieur (entonnoir) et est injectée dans le doseur. Il s'agit d'une structure mécanique bistable : lorsqu'un compartiment reçoit de l'eau, l'autre compartiment est en attente. Lorsque le volume total d'eau atteint une valeur prédéterminée de 0,2 (0,5) mm, le doseur se renverse sous l'effet de la gravité et se met en attente, tandis que l'autre compartiment reçoit de l'eau.

    Lorsque sa prise d'eau atteint une valeur prédéterminée, l'auget basculeur bascule de lui-même et se met en veille. Un aimant en acier est installé sur la paroi latérale de l'auget basculant. Ce dernier, lorsqu'il bascule, détecte le côté du roseau sec et active et désactive ce dernier. Autrement dit, à chaque basculement de l'auget, l'interrupteur du roseau sec s'active et envoie un signal (impulsion).
