Principe de fonctionnement du système de contrôle de la fertilisation par irrigation goutte à goutte agricole

Le principe de fonctionnement du système de contrôle de la fertilisation par irrigation goutte à goutte agricole

1 Contrôle de l'irrigation

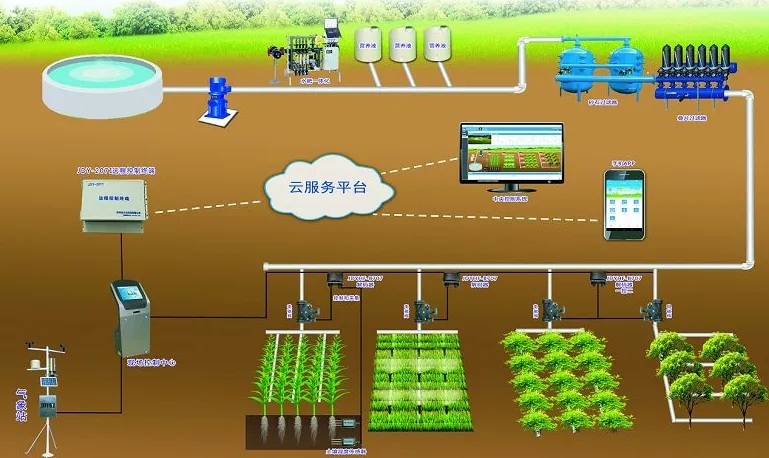

L'irrigation se divise en trois méthodes de contrôle : l'intervention manuelle, la quantification programmée et le contrôle conditionnel. Quelle que soit la méthode de contrôle, lorsque les conditions de démarrage de l'irrigation sont réunies, ouvrez d'abord la vanne de contrôle et la vanne de régulation principale, puis démarrez la pompe pour démarrer l'irrigation. Lorsqu'une série de vannes est terminée, ouvrez d'abord la série de vannes suivante, puis fermez la vanne d'irrigation (la pompe fonctionne en permanence). Lorsque toutes les vannes à irriguer sont fermées, arrêtez d'abord la pompe, puis la vanne de régulation principale et la vanne de régulation. L'irrigation est terminée.

2 Contrôle de la fertilisation

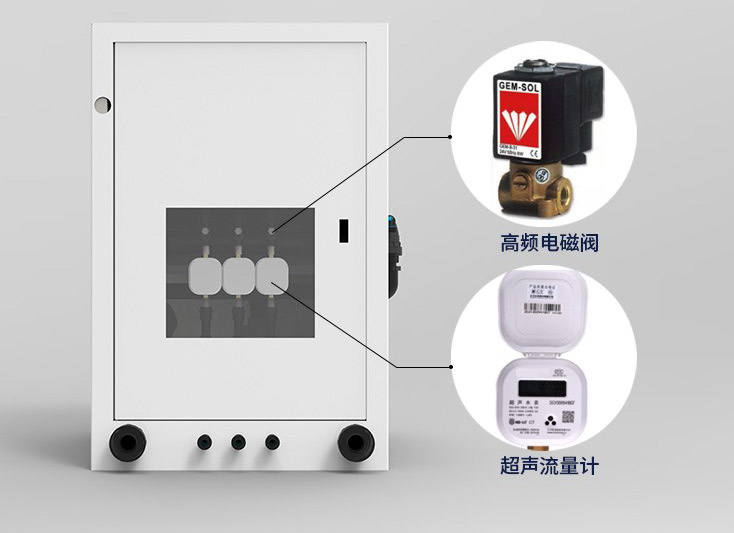

La méthode de fertilisation de la solution nutritive se divise en intervention manuelle, quantification temporelle et contrôle conditionnel. Lors de la fertilisation, le système informatique utilise la formule sélectionnée et les valeurs de pH et de conductivité électrique (CE) de la solution nutritive définies pour mélanger l'eau et l'engrais du pilote. En fonction de l'écart entre la valeur de consigne et la valeur de détection du pH et de la CE, la fréquence d'injection de l'engrais par la vanne hybride est ajustée, ce qui permet d'atteindre rapidement la valeur de consigne dans les limites autorisées.

Lorsqu'un ensemble de vannes de champ est épuisé, ouvrez d'abord la vanne suivante, puis fermez la vanne en cours. Lorsque toutes les vannes de champ à fertiliser sont épuisées, arrêtez d'abord la pompe de fertilisation et la pompe, puis fermez toutes les vannes ouvertes pour terminer le contrôle de la fertilisation.

3 Contrôle automatique du lavage du filtre

Il existe deux méthodes de contrôle du rinçage des filtres : automatique et manuel. Le contrôle automatique utilise un pressostat différentiel pour surveiller la pression différentielle d'entrée et de sortie des filtres. En cas de blocage du filtre, le fonctionnement en cours est immédiatement interrompu lorsque la pression différentielle aux deux extrémités atteint la valeur définie et le groupe de filtres peut être rincé. La durée du rinçage est réglable. Après le rinçage, le système retrouve son état de fonctionnement initial.

Contrôle manuel du lavage inversé du filtre : lorsque le filtre est considéré comme précipité, le bouton de démarrage de l'interface du programme de lavage à contre-courant peut être exécuté à tout moment et le filtre peut être exécuté à tout moment.

groupe 4 soupapes

Le système est divisé en 20 groupes de vannes. Chaque groupe peut configurer de 1 à 4 vannes pour irriguer simultanément. Ainsi, le système complet contrôle jusqu'à 80 électrovannes.

Les principales caractéristiques du système de contrôle de la fertilisation par irrigation goutte à goutte agricole

1 Fonction puissante. Utilisation simple

Grâce à l'intervention manuelle, à la quantification temporelle et au contrôle conditionnel des méthodes de contrôle de la fertilisation par irrigation, les utilisateurs peuvent choisir en fonction de l'utilisation réelle. Le système dispose également de fonctions telles que le routage des filtres, la recherche d'informations et la protection de la sécurité.

2 La configuration matérielle du système est élevée, les performances stables et le prix bas

Le système contrôle le matériel pour sélectionner les PLC et les écrans tactiles importés, et l'agence d'exécution est constituée d'électrovannes et de pompes importées pour assurer la fiabilité et la stabilité du système.

3 Économie d'eau, d'engrais, de main-d'œuvre provinciale, réduction de l'intensité du travail et amélioration du niveau de gestion de l'automatisation.

4. Grande praticité. Large gamme d'applications.

Il est largement utilisé dans l'irrigation et la gestion de la fertilisation des légumes, des fleurs, des arbres fruitiers et des champignons comestibles, et offre une grande polyvalence. La grande précision de contrôle a démontré que la concentration en liquide nutritif (EC) et le pH du système sont bien régulés, et la précision de contrôle peut atteindre EC ≤ EC ± 0,1 ms/cm, pH ≤ PH ± 0,2.
