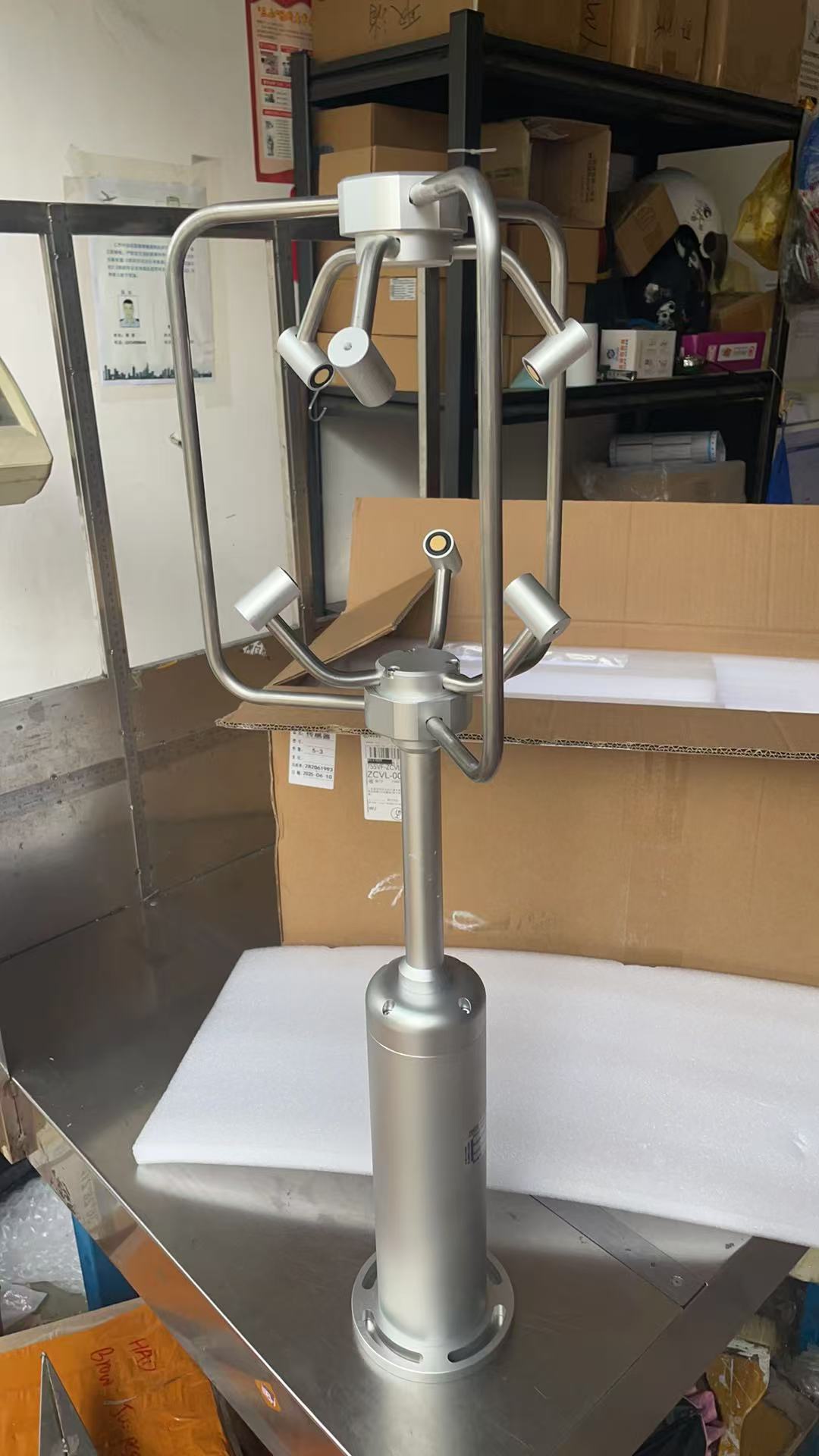

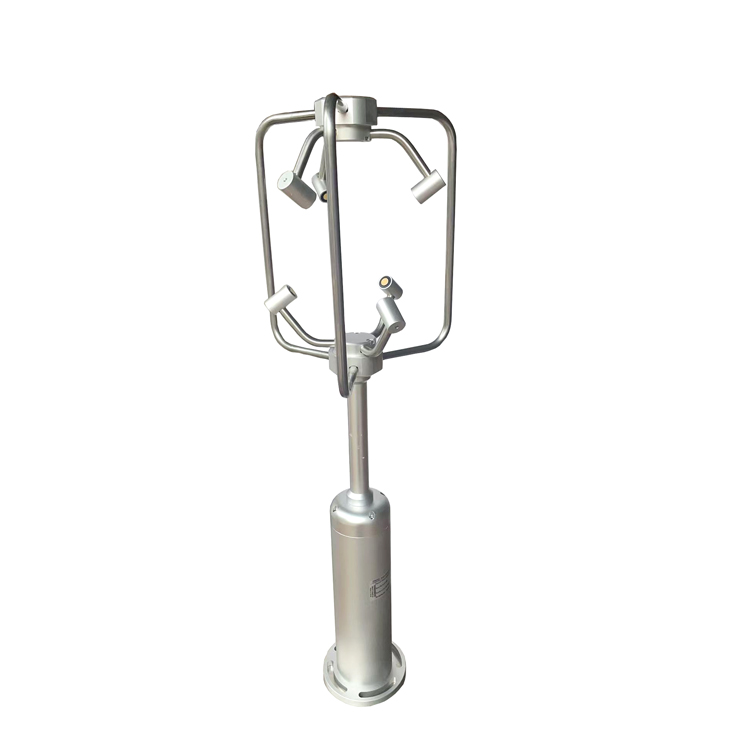

Anémomètre à ultrasons 3D

Description du produit de l'anémomètre à ultrasons 3D

L'anémomètre à ultrasons 3D adopte une technologie de mesure ultrasonique avancée et une conception structurelle unique, réduisant considérablement l'influence de la résistance au vent et améliorant la précision des mesures. Entièrement métallique, sans pièces mobiles, robuste et durable, il mesure simultanément la direction horizontale et verticale du vent, ainsi que la vitesse du vent sur les axes X/Y/Z (c.-à-d. sortie vectorielle U, V, W). Adapté à une utilisation par tous les temps et dans divers environnements, il fournit des données fiables pour la surveillance météorologique dans divers domaines. Il est largement utilisé dans la surveillance de l'environnement urbain, la production d'énergie éolienne, la surveillance météorologique, les ponts et tunnels, les voiliers, les aéroports et d'autres domaines.

 Principe de fonctionnement de l'anémomètre à ultrasons 3D

La distance entre trois paires de transducteurs ultrasonores est fixe. Le circuit émetteur-récepteur est commandé pour que plusieurs paires de transducteurs émettent et reçoivent des ondes ultrasonores séquentiellement. Le temps de vol des ultrasons est mesuré sous et contre le vent. Les composantes de la vitesse du vent dans les trois directions sont obtenues par la relation entre la vitesse du vent et le temps de vol. La vitesse totale est obtenue par synthèse vectorielle. La direction horizontale du vent est déterminée par la composante horizontale et la direction verticale par la composante verticale.

Paramètres techniques de l'anémomètre à ultrasons 3D

Éléments de surveillance vitesse synthétique du vent, direction horizontale du vent, direction verticale du vent, axe vectoriel X/Y/Z vitesse du vent

Méthode de câblage de l'anémomètre à ultrasons 3D

(1) Si vous êtes équipé du collecteur produit par notre société, vous pouvez utiliser directement le câble du capteur pour connecter le capteur à l'interface correspondante sur le collecteur.

(2) Si le capteur est acheté séparément, le câblage du capteur est défini comme suit :

 Remarque : l'étiquette de câblage sur le câble de communication prévaut.

 Taille de la structure de l'anémomètre à ultrasons 3D :

Installation d'un appareil de mesure tridimensionnel de la vitesse et de la direction du vent à ultrasons Remarques

Le capteur de vitesse du vent à ultrasons peut répondre à un certain nombre de spécifications, peut être utilisé dans différents environnements à travers le monde, le terrain n'a pas besoin d'effectuer une maintenance et un étalonnage complexes.

Ø Monter en haut de la colonne si possible ;

Ø recommande une hauteur de montage d'au moins 2 mètres au-dessus du sol ;

Ø La zone autour du capteur doit être vide et exempte d’obstructions.

Ø S'assurer que l'appareil est alimenté par une alimentation électrique continue pendant son fonctionnement ;

Ø Évitez les débris flottants provenant des bâtiments environnants tels que les arbres, les poteaux électriques, les immeubles de grande hauteur, etc. Ceux-ci peuvent avoir un effet sur la précision du compteur de vitesse et de direction du vent à ultrasons.

L’Organisation météorologique mondiale donne les conseils suivants :

Ø Critères d'installation des compteurs météorologiques : 10 mètres au-dessus du niveau du sol dans les zones ouvertes ; les zones ouvertes sont définies comme 10 mètres au-dessus de la hauteur de tout obstacle au compteur météorologique ;

Ø S'il est monté sur un bâtiment, la hauteur de montage de l'instrument météorologique doit théoriquement être 1,5 fois la hauteur du bâtiment ;

Ø En cas de montage sur une bôme sur un mât, une tour ou une branche de mât, la longueur de la bôme ou de la branche doit être égale à deux fois le diamètre ou la diagonale minimum du mât. La bôme doit être installée du côté du vent dominant ;

Méthode d'installation de l'anémomètre à ultrasons 3D

Positionnement : Le dessus de l' anémomètre est marqué d'un repère correspondant à la phase 0° de l'instrument, utilisé comme point de départ par incréments de 0 à 360° dans le sens horaire. Afin de garantir une installation correcte, avant de fixer l'instrument, il est nécessaire d'utiliser un instrument de mesure de direction de précision pour déterminer une direction fixe comme référence, puis d'utiliser cette direction pour déterminer l'orientation de l'installation. (On choisit généralement de pointer vers le nord pour l'installation).

Montage : L'appareil se fixe au support de montage à l'aide de quatre boulons et écrous en acier inoxydable. La prise aviation se branche sur le connecteur situé sous l'appareil. Une fois la prise branchée, tournez le manchon extérieur dans le sens des aiguilles d'une montre pour la verrouiller. L'utilisateur doit protéger correctement les câbles contre les contraintes.

REMARQUE : Le client doit s'assurer que l'appareil est installé dans un espace ouvert afin que les bâtiments environnants ne gênent pas la circulation de l'air ni ne provoquent de floculation. N'installez pas l'appareil à proximité d'émetteurs radar ou radio.

REMARQUE : Notre société est en état constant de découverte, de recherche et de développement et nous nous réservons le droit d'apporter des améliorations aux performances et à la conception sans préavis.

Fiche technique de l'anémomètre à ultrasons 3D

Fiche technique de l'anémomètre à ultrasons 3D.pdf
