Capteurs de visibilité pour autoroutes

Un capteur de visibilité autoroutier est un dispositif utilisé pour mesurer la visibilité sur une route, généralement installé au bord de la chaussée ou suspendu à un viaduc. Ces capteurs détectent et mesurent les particules atmosphériques, la fumée, le brouillard et autres facteurs affectant la visibilité sur la route, et fournissent des données de visibilité en temps réel basées sur ces mesures.

Les capteurs de visibilité autoroutiers utilisent diverses technologies pour mesurer la visibilité. Par exemple, certains capteurs utilisent des faisceaux laser ou des éléments photoélectriques pour mesurer la distribution et la concentration des particules dans l’atmosphère afin de calculer la visibilité. D’autres capteurs utilisent des caméras ou des systèmes de vidéosurveillance pour capturer des images de la route et emploient des algorithmes de vision par ordinateur pour analyser et évaluer la visibilité dans ces images.

Le rôle principal des capteurs de visibilité autoroutiers est de fournir des données de visibilité en temps réel pour aider les conducteurs et les gestionnaires de trafic à comprendre les conditions actuelles de la route. Ces capteurs peuvent également être utilisés pour la gestion du trafic et les décisions de sécurité, telles que l’ajustement des limites de vitesse, la mise en place de fermetures de voies et l’émission de messages d’avertissement basés sur les données de visibilité. Par ailleurs, les capteurs de visibilité autoroutiers constituent une source de données importante pour la recherche sur le trafic, contribuant à améliorer les stratégies de gestion du trafic et la sécurité routière.

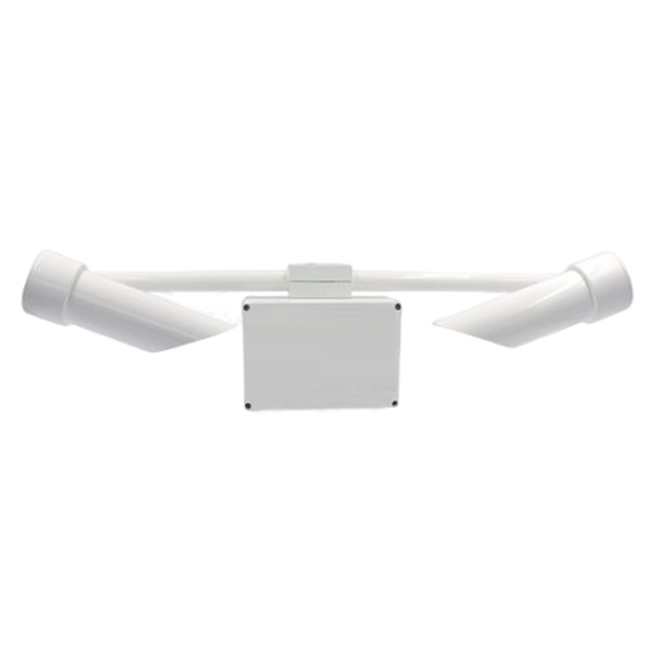

Vue de face

L’instrument de visibilité (capteur de visibilité) nécessite une alimentation DC12V et un câble de communication RS485 à trois fils. L’instrument envoie les valeurs de visibilité météorologique et les informations d’état à l’ordinateur hôte du centre de surveillance via une interface de communication.

L’instrument de visibilité propose plusieurs ensembles de commandes intégrées pour configurer les paramètres du système et contrôler de nombreuses fonctions du système. Lors de l’assemblage et de la maintenance, un terminal d’affichage est requis pour vérifier les paramètres du système et peut être utilisé pour modifier les valeurs des paramètres.

Le visiomètre est un instrument qui mesure la distance visible dans l’atmosphère. Sa méthode de mesure repose principalement sur la détermination du coefficient d’extinction atmosphérique, puis sur des formules empiriques pour déduire la distance observable à l’œil nu. Les résultats de mesure du visiomètre peuvent refléter la transparence de l’atmosphère et la qualité de l’air, ce qui a une valeur d’application importante pour la protection de l’environnement et la sécurité routière.

Quel est le principe de mesure du visiomètre ?

Le principe de mesure du visiomètre repose principalement sur la diffusion et l’absorption de la lumière. Dans l’atmosphère, la lumière est diffusée et absorbée par les particules en suspension (par exemple, gouttelettes d’eau, poussières, aérosols, etc.), ce qui entraîne une atténuation de l’intensité lumineuse, affectant ainsi la portée de vision que nous pouvons observer.

Les visiomètres peuvent déduire le coefficient d’extinction de l’atmosphère en mesurant le degré de diffusion et d’absorption de la lumière. Le coefficient d’extinction représente le degré d’atténuation de la lumière par la diffusion et l’absorption lorsqu’elle traverse l’atmosphère, et il existe une relation entre sa valeur et la visibilité. Ainsi, en mesurant le coefficient d’extinction et en utilisant des formules empiriques, le visiomètre peut calculer la distance de visibilité de l’atmosphère, c’est-à-dire la visibilité.

Il existe diverses méthodes de mesure pour les visiomètres, dont l’une est la méthode de diffusion avant. La méthode de diffusion avant repose sur le principe de la mesure de l’intensité de la lumière diffusée dans une certaine direction pour déterminer le coefficient d’extinction atmosphérique. Le visiomètre fixe la source lumineuse et le détecteur à la même position. Après que la source lumineuse émet de la lumière, le détecteur, situé à une certaine distance, détecte l’intensité de la lumière diffusée. En mesurant l’intensité de la lumière diffusée dans différentes directions, le coefficient d’extinction de l’atmosphère peut être déduit.

Une autre méthode courante est la méthode de transmission. La méthode de transmission repose sur le principe de la déduction du coefficient d’extinction atmosphérique en mesurant l’intensité de la lumière transmise à travers l’atmosphère. Le visiomètre est équipé d’une source lumineuse artificielle, l’intensité de la lumière transmise est détectée à une certaine distance, et le coefficient de transmission atmosphérique est calculé pour convertir la distance de visibilité.

Plus précisément, le principe de mesure du visiomètre est basé sur le principe de la diffusion et de l’absorption atmosphériques. Lorsque la lumière traverse l’atmosphère, elle est diffusée et absorbée par les particules et les gaz dans l’air, entraînant une diminution de l’intensité lumineuse. En mesurant le degré d’atténuation de l’intensité lumineuse dans différentes directions, le visiomètre peut déduire le coefficient d’extinction de l’atmosphère. À partir d’une formule empirique, ce coefficient est ensuite converti en distance d’observation à l’œil nu, c’est-à-dire la visibilité. Ses résultats de mesure peuvent nous aider à comprendre la qualité de l’atmosphère et les conditions environnementales, ce qui a une valeur d’application importante pour la sécurité routière et la protection de l’environnement.

Paramètres techniques des capteurs de visibilité

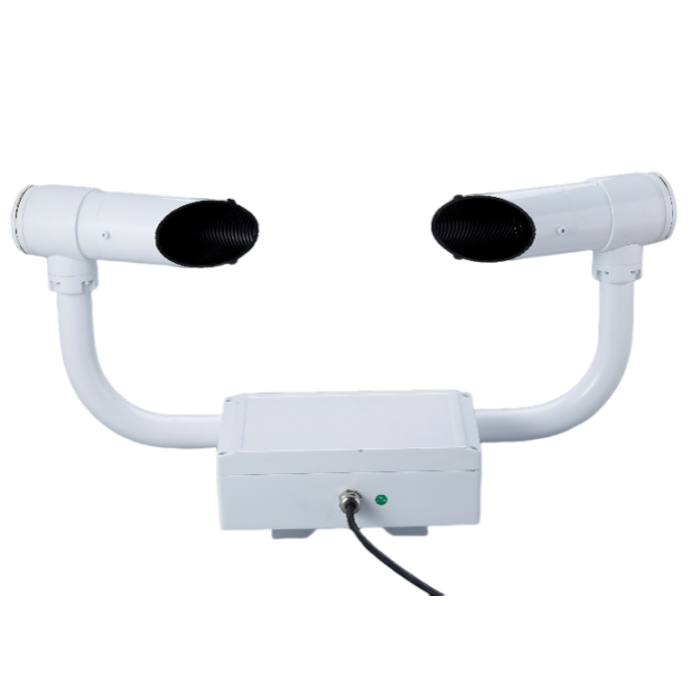

Vue arrière

Le rôle et la valeur des capteurs de visibilité sur les autoroutes sont très importants. Voici le rôle et la valeur des capteurs de visibilité sur les autoroutes :

1. Fournir des informations de visibilité en temps réel : Les capteurs de visibilité mesurent et surveillent les conditions de visibilité sur la route en temps réel, y compris l’impact du brouillard, de la fumée, des particules atmosphériques, etc. sur la visibilité. Ces capteurs fournissent des données précises sur la visibilité pour aider les conducteurs et les autorités de trafic à comprendre les conditions actuelles de la route.

2. Améliorer la sécurité des conducteurs : L’objectif principal des capteurs de visibilité est de fournir des informations sur la visibilité actuelle de la route afin que les conducteurs puissent réagir de manière appropriée. Dans des conditions de faible visibilité, les conducteurs peuvent ne pas être en mesure de détecter à temps les obstacles ou les autres véhicules devant eux, augmentant ainsi le risque d’accidents. En obtenant des données de visibilité en temps opportun, les conducteurs peuvent prendre des mesures appropriées, telles que ralentir, allumer les feux du véhicule et maintenir une distance de sécurité, pour assurer la sécurité de conduite.

3. Aider à la gestion du trafic : Les capteurs de visibilité peuvent également être utilisés pour assister la gestion du trafic. Les agences de gestion du trafic peuvent ajuster les limites de vitesse, mettre en place des fermetures de voies, rappeler aux conducteurs des mesures telles que la sécurité du trafic routier et la fluidité de la circulation en fonction des données de visibilité fournies par le capteur.

4. Fournir un support de données en temps réel : Les données en temps réel générées par les capteurs de visibilité peuvent être utilisées pour les systèmes de transport intelligents et les plateformes de diffusion d’informations routières. Ces données peuvent être communiquées aux conducteurs via des panneaux de diffusion d’informations sur l’état des routes, des applications de navigation, etc., pour les aider à comprendre la visibilité de la route à venir et prendre des décisions appropriées.

5. Recherche et analyse : Les données historiques collectées par les capteurs de visibilité peuvent être utilisées pour étudier et analyser la relation entre la visibilité et les accidents de la route, ainsi que l’impact de la visibilité sur le flux de trafic et les conditions routières. Les résultats de ces études peuvent aider à améliorer les stratégies de gestion du trafic et à renforcer la sécurité routière.

En résumé, le rôle et la valeur des capteurs de visibilité sur les autoroutes résident dans la fourniture d’informations de visibilité en temps réel, l’amélioration de la sécurité de conduite, l’assistance à la gestion du trafic, la fourniture d’un support de données en temps réel et leur utilisation pour la recherche et l’analyse. Grâce à une utilisation efficace des capteurs de visibilité, la sécurité et l’efficacité du trafic autoroutier peuvent être améliorées.

Fiche technique des capteurs de visibilité

NBL-W-VS-Manuel-d’instructions-du-capteur-de-visibilité.pdf
